Opis produktu
- 📟 Pomiar napięcia 0-100V DC i prądu 0-50A DC
- ⚡ Bocznik 50A 75mV w zestawie
- 📊 Dokładność 1% i odświeżanie co 500 ms
- 📏 Kompaktowe wymiary 48 * 29 * 21 mm
📊 Cyfrowy woltomierz 0-100V i amperomierz 0-50A z bocznikiem
📊 Dwa pomiary w jednym module panelowym
Kontroluj jednocześnie napięcie i natężenie prądu stałego bez montowania dwóch osobnych urządzeń. Cyfrowy miernik 2w1 współpracuje z zewnętrznym bocznikiem 50A 75mV, a jego napięcie zasilania nie może przekraczać 30V DC.
📊 Czytelne wskazania i kompaktowa konstrukcja

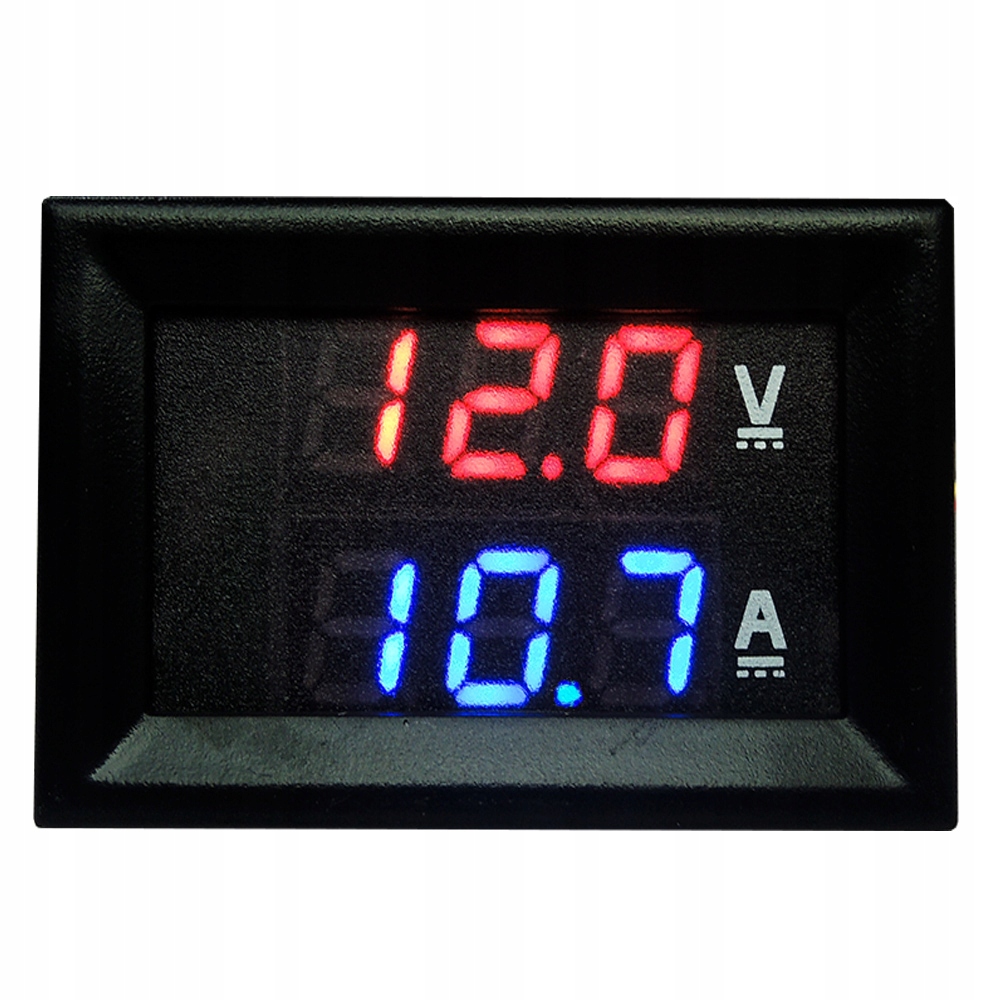

Moduł ułatwia bieżące monitorowanie parametrów instalacji. Mierzy prąd w zakresie 0-50A DC, prezentowany w kolorze żółtym, oraz napięcie 0-100V DC wyświetlane w kolorze czerwonym. Odświeżanie następuje co 500 ms, a dokładność wynosi 1%.
- 🌡️ Temperatura pracy: -10 do 65 stopni Celsjusza
- 📏 Wymiary: 48 * 29 * 21 mm (L*W*H)
- 📏 Otwór montażowy: 45 * 26 mm (L*W)
- ⚡ Bocznik: 50A, 75mV

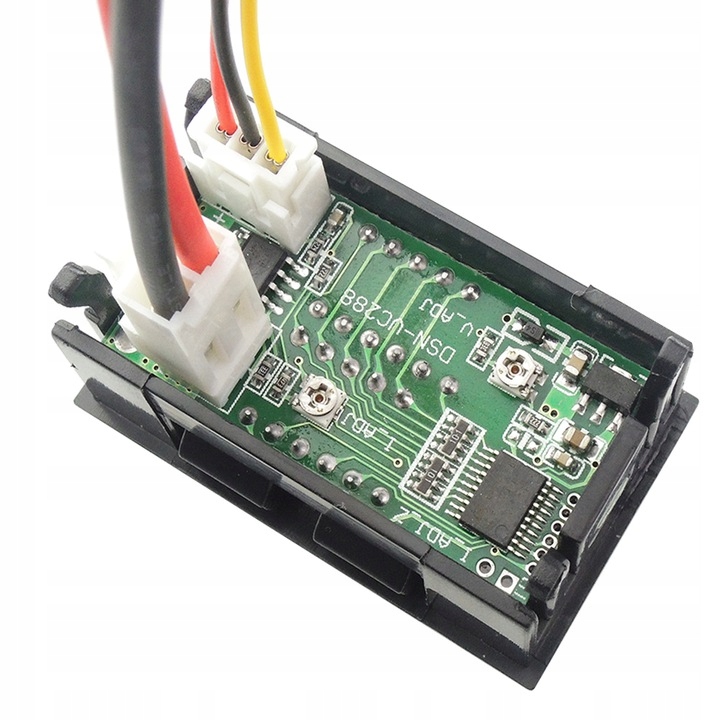

Podłączenie ułatwiają przewody ze złączkami. Czerwony przewód odpowiada za plus zasilania miernika, czarny za masę, żółty za pomiar prądu, kolejny czarny za masę, a czerwony za pomiar napięcia. Wskazania woltomierza i amperomierza można regulować za pomocą wbudowanych potencjometrów.

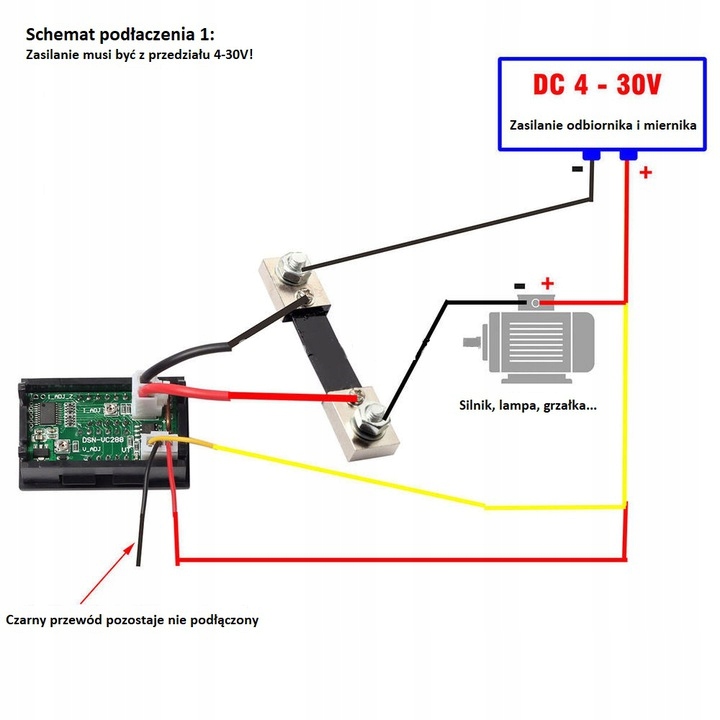

⚡ Zasilanie z obwodu odbiornika
Ten sposób podłączenia eliminuje potrzebę stosowania osobnego źródła zasilania dla miernika. Pozwala na łatwe wykonanie połączeń i pracę przy napięciu do 30V.

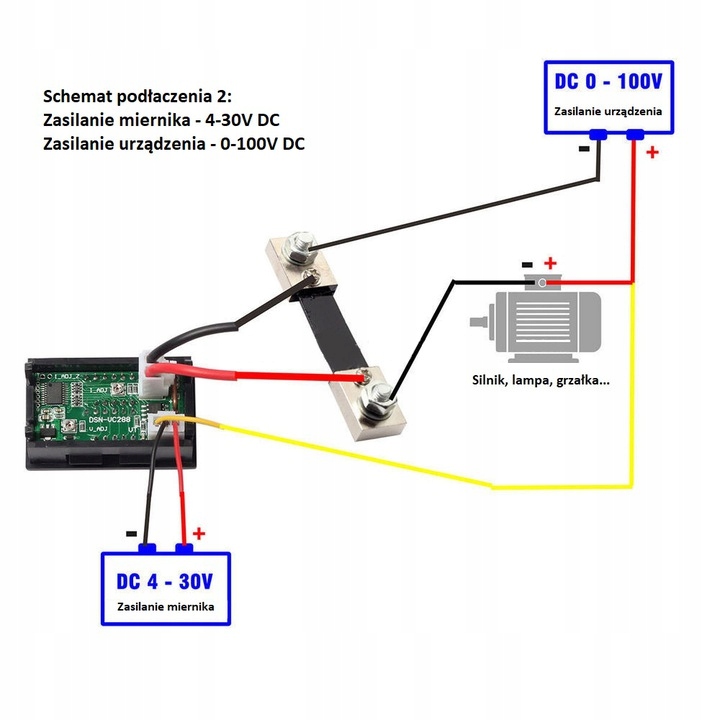

⚡ Zasilanie z drugiego źródła
Osobne zasilanie umożliwia wykorzystanie pełnego zakresu pomiarowego odbiornika od 0 do 100V. Miernik jest wtedy zasilany napięciem 4-30V, a układ pozostaje łatwy do podłączenia.
📦 Elementy zestawu
Otrzymujesz komplet elementów potrzebnych do podłączenia modułu pomiarowego:
- ⚡ miernik 2w1 100V, 50A,
- ⚡ bocznik 50A 75mV,
- ⚡ 2 szt. przewodów wraz ze złączką.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa woltomierzy oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1,Zasilaj moduł wyłącznie napięciem stałym w zakresie 4V - 30V DC. Używanie zasilania spoza tego zakresu może uszkodzić urządzenie.
2.Upewnij się, że napięcie zasilania jest stabilne, aby zapewnić poprawne działanie urządzenia.
3.Podczas instalacji zawsze upewnij się, że zasilanie jest wyłączone. Nie wykonuj żadnych połączeń elektrycznych przy włączonym zasilaniu.
4.Czerwony przewód to plus zasilania miernika, czarny to masa, żółty przewód odpowiada za pomiar prądu, a czerwony za pomiar napięcia. Należy upewnić się, że przewody są poprawnie podłączone zgodnie z instrukcją.
5.Podczas pomiaru prądu maksymalny prąd nie może przekroczyć 50A. Przekroczenie tej wartości może uszkodzić bocznik oraz moduł.
6.Bocznik 50A, 75mV, który jest używany do pomiaru prądu, powinien być zawsze instalowany zgodnie z instrukcją producenta.
7.Moduł zaprojektowany jest do pracy w zakresie temperatury od -10°C do 65°C. Używanie urządzenia w temperaturze spoza tego zakresu może prowadzić do nieprawidłowego działania lub uszkodzenia modułu.
8.Dokładność pomiarów woltomierza i amperomierza wynosi 1%. Zawsze upewnij się, że urządzenie jest skalibrowane przed wykonaniem pomiarów.
9.Używaj wbudowanych potencjometrów do regulacji wskazań, aby uzyskać dokładne pomiary.
10.Moduł może być zasilany bezpośrednio z odbiornika (w zakresie 4V - 30V), co ułatwia montaż i minimalizuje potrzebę dodatkowego zasilania.
11.Podczas pracy z urządzeniem zachowaj szczególną ostrożność, aby uniknąć zwarć oraz uszkodzeń elektrycznych.
12.Używaj odpowiednich zabezpieczeń, takich jak bezpieczniki lub wyłączniki, aby chronić urządzenie oraz inne komponenty w systemie.
13.Przed zamontowaniem upewnij się, że otwór montażowy (45x26mm) odpowiada wymiarom modułu.
14.Używaj dołączonych złączek, aby zapewnić stabilne i bezpieczne połączenia.
15.Unikaj kontaktu urządzenia z wilgocią oraz kurzem. Przechowuj moduł w suchym miejscu, aby zapobiec uszkodzeniu elektroniki.
16.Pamiętaj, że użytkownik jest odpowiedzialny za prawidłowy montaż, instalację oraz użytkowanie urządzenia zgodnie z instrukcją. Niewłaściwa obsługa może prowadzić do uszkodzenia urządzenia oraz stanowić zagrożenie dla bezpieczeństwa.
