Opis produktu
- 📊 Jednoczesny pomiar napięcia 80-300 V AC i prądu 0-100 A
- ⚡ Wbudowany przekładnik prądowy
- 📱 Czytelny wyświetlacz i montaż na szynie DIN

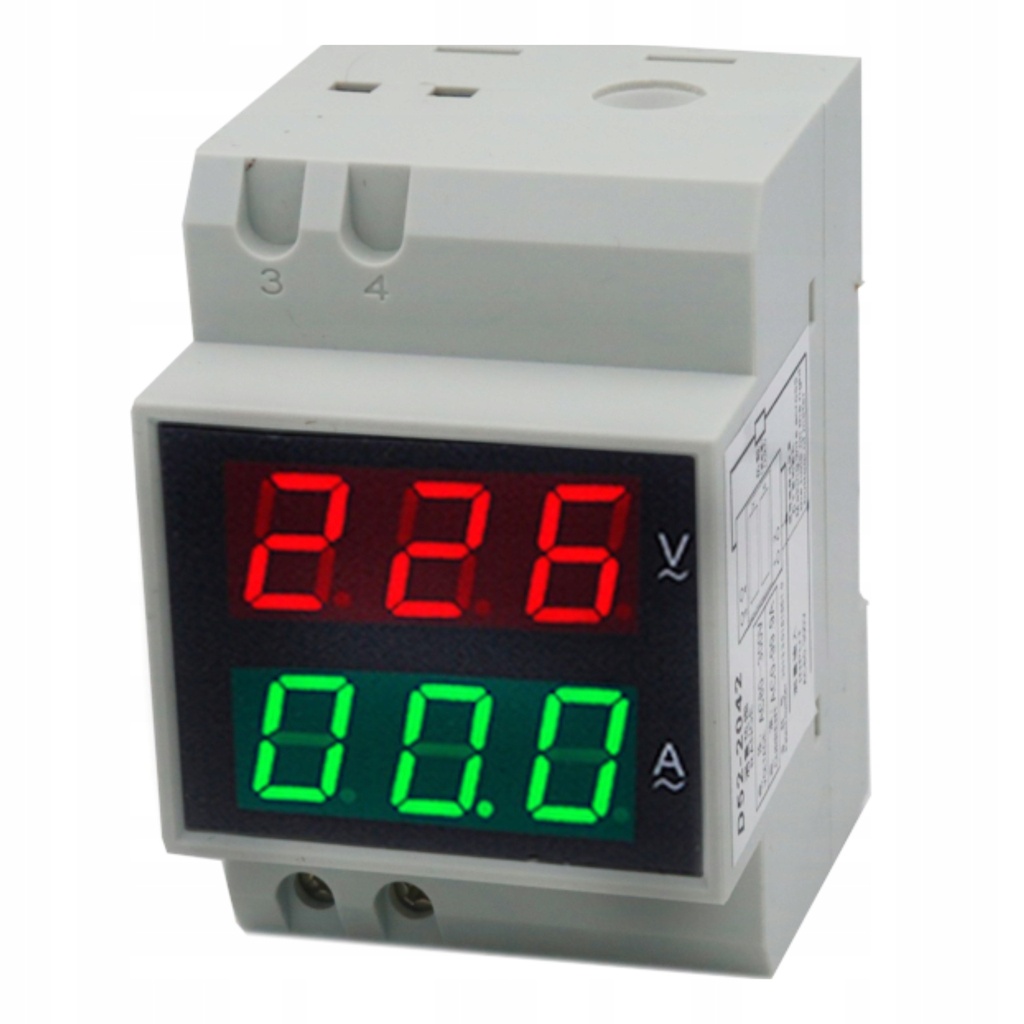

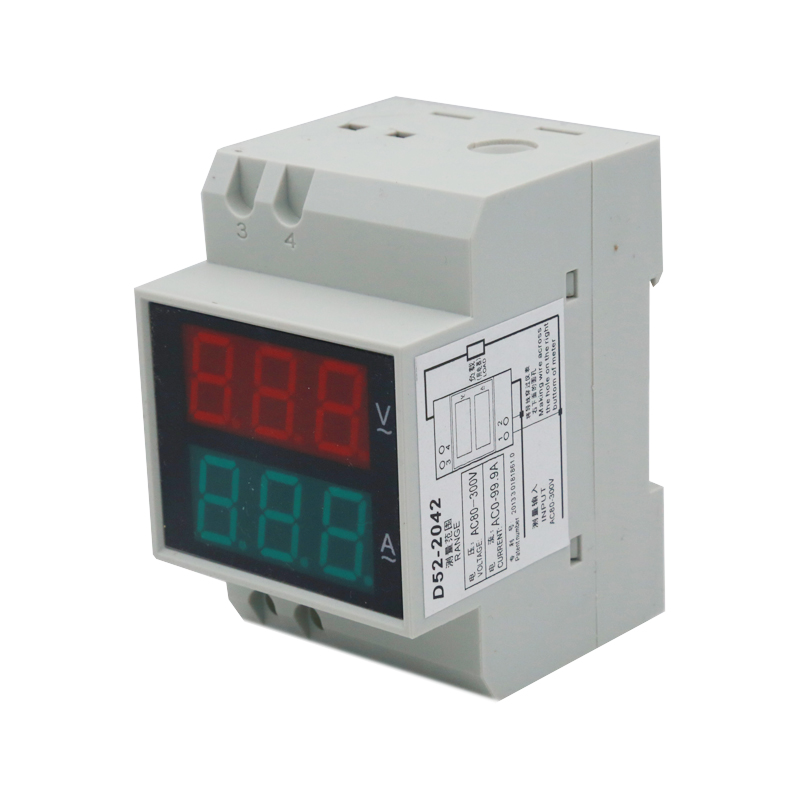

📊 Cyfrowy woltomierz i amperomierz 100 A DIN D52-2042
Kontroluj bieżące parametry sieci za pomocą jednego urządzenia. Cyfrowy miernik D52-2042 wskazuje aktualne napięcie oraz natężenie prądu.

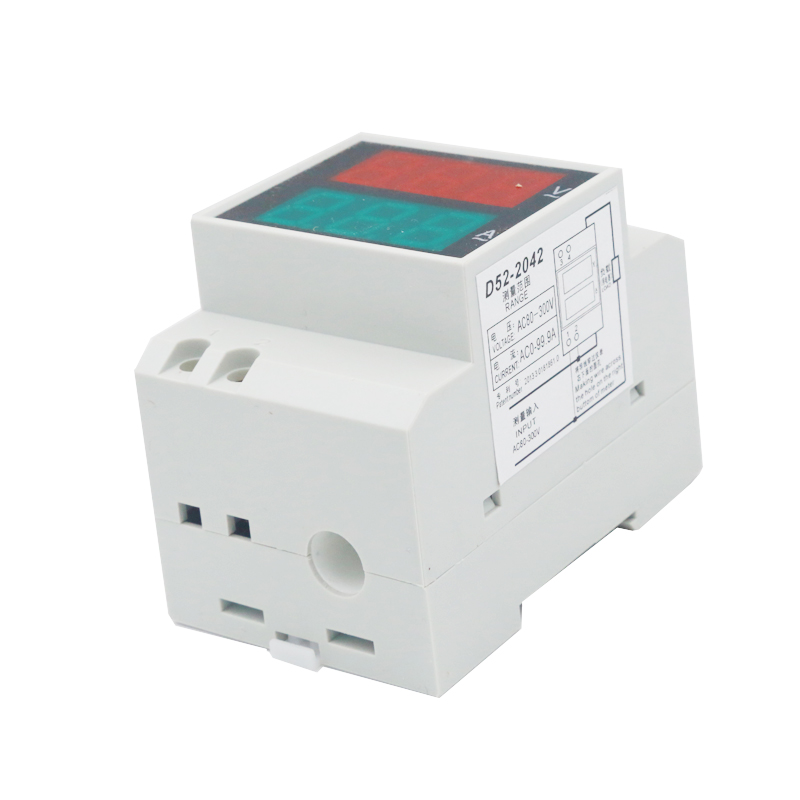

⚡ Wbudowany przekładnik prądowy

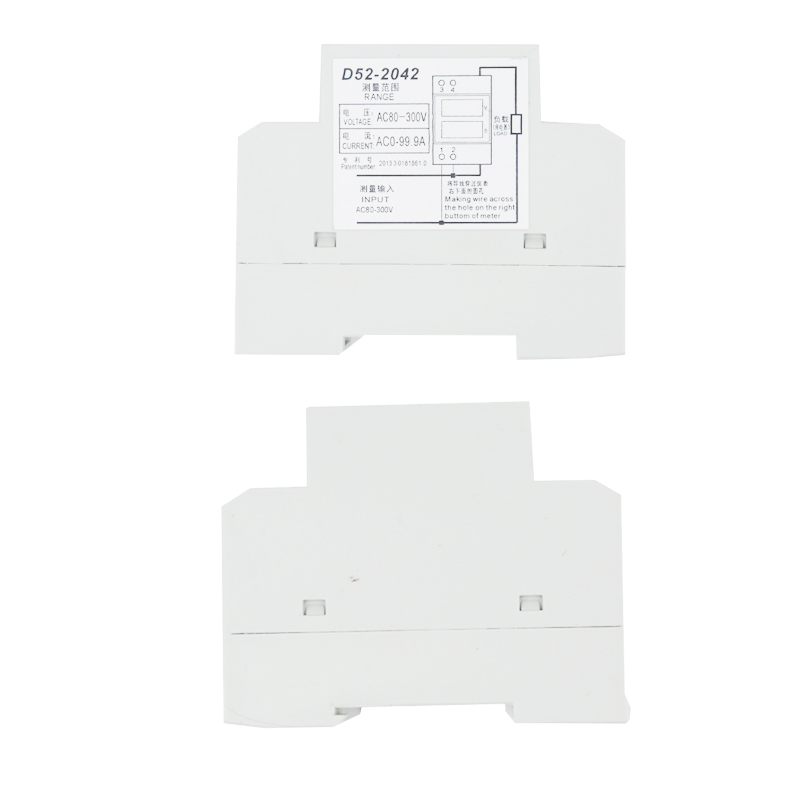

Pomiar prądu nie wymaga stosowania osobnego przekładnika. Element pomiarowy znajduje się w obudowie, a przewód wystarczy przeprowadzić przez przygotowany otwór.
📊 Czytelne wskazania i wygodny montaż

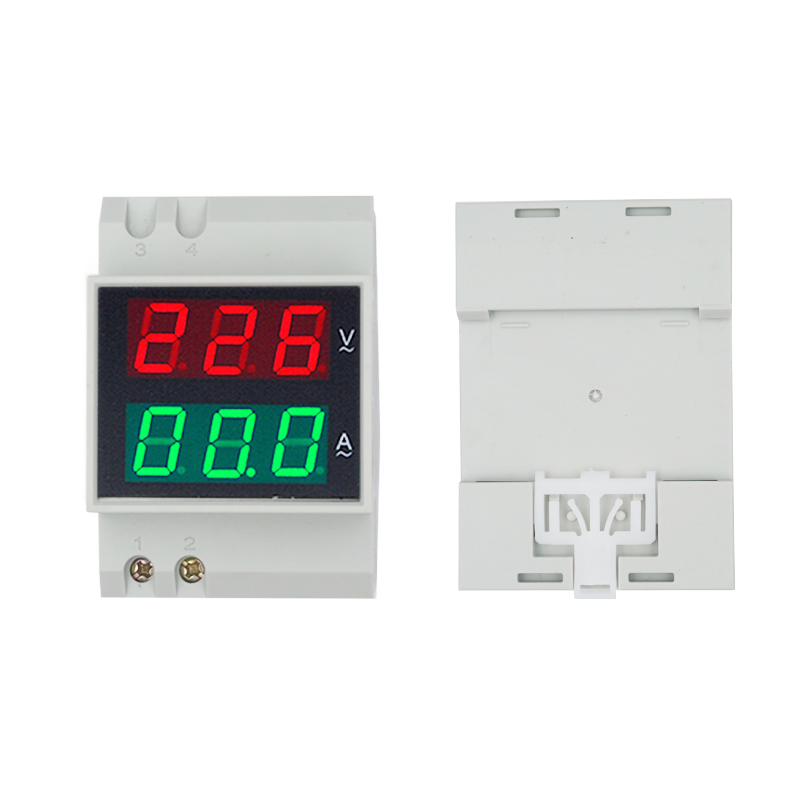

Duże cyfry ułatwiają szybkie odczytywanie wyników. Obudowa zajmuje 3 moduły i jest przeznaczona do montażu na szynie DIN.
- ⚡ Wskazanie aktualnego napięcia
- ⚡ Wskazanie aktualnego prądu
- 🔌 Proste podłączenie
📐 Zakres pomiarowy
Miernik jest zasilany napięciem 80-300 V AC. Zakres pomiaru napięcia wynosi 80-300 V AC, natomiast zakres pomiaru prądu to 0-100 A. Dokładność pomiaru określono na 1%, a częstotliwość odświeżania wynosi 500 ms.
🎒 Kompaktowa obudowa

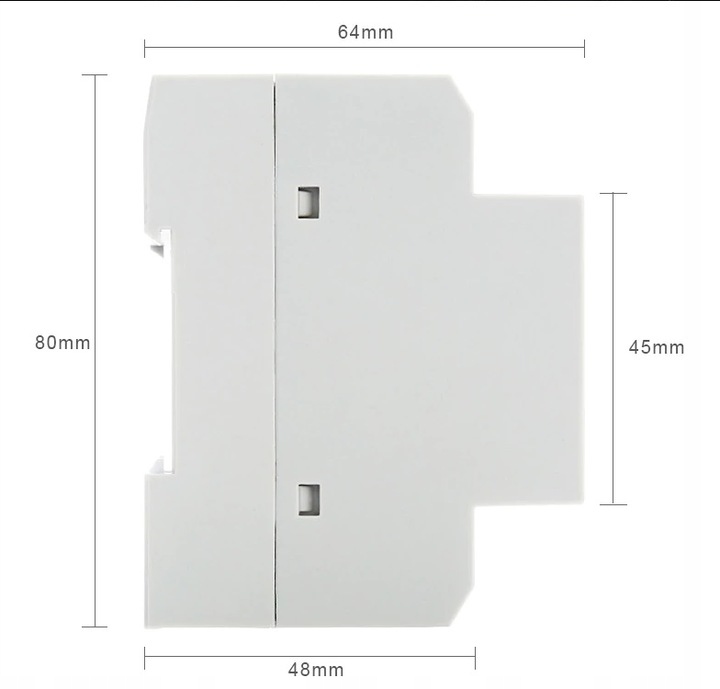

Urządzenie ma 54 mm szerokości, 64 mm wysokości i 80 mm długości. Zajmuje 3 moduły na szynie DIN, a jego waga wynosi ok. 190 g.
🎯 Zastosowanie miernika
Model D52-2042 umożliwia kontrolowanie parametrów sieci urządzeń domowych i przemysłowych oraz poszczególnych obwodów. Przyłącza obejmują zasilanie 230 V AC L, zasilanie 230 V AC N i odbiorniki 230 V AC.
📦 Zawartość zestawu
- 📊 Miernik 80-300 V, 100 A
- 📖 Instrukcja obsługi w języku polskim
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa mierników oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1. Bezpieczne podłączenie i instalacja
Montaż na szynie DIN: Upewnij się, że miernik jest prawidłowo zamontowany na szynie DIN, aby zapobiec jego luźnemu osadzeniu, co mogłoby prowadzić do nieprawidłowego działania urządzenia lub uszkodzenia instalacji.
Zabezpieczenie przed zwarciem: Miernik powinien być używany w systemach, które posiadają odpowiednie zabezpieczenie przed zwarciem. Nie stosuj miernika w systemach bez odpowiednich zabezpieczeń, aby uniknąć uszkodzenia urządzenia.
2. Bezpieczeństwo przy pomiarach napięcia i prądu
Pomiar napięcia: Zakres pomiarowy napięcia wynosi 80-300V AC. Należy pamiętać, aby nie przekraczać tego zakresu, ponieważ może to prowadzić do uszkodzenia miernika oraz stwarzać zagrożenie porażenia prądem.
Pomiar prądu: Maksymalny zakres pomiaru prądu to 100A. Podczas pomiaru prądu zawsze upewnij się, że przewód jest prawidłowo przeprowadzony przez otwór w obudowie, zgodnie z instrukcją, aby uniknąć niebezpieczeństwa porażenia lub uszkodzenia miernika.
Prawidłowe okablowanie: Zawsze używaj odpowiednich kabli i przewodów, które są zgodne z wymaganiami napięcia i prądu, aby uniknąć zwarć i uszkodzenia urządzenia.
3. Zabezpieczenia elektryczne
Ochrona przed przegrzaniem: Podczas pracy miernik może się nagrzewać. Upewnij się, że urządzenie nie jest narażone na bezpośrednie źródła ciepła oraz zapewnia mu odpowiednią wentylację.
Uziemienie: W celu zapewnienia bezpieczeństwa, miernik powinien być prawidłowo uziemiony zgodnie z przepisami dotyczącymi instalacji elektrycznych.
4. Użytkowanie i konserwacja
Czyszczenie miernika: Regularnie sprawdzaj, czy urządzenie jest czyste i wolne od kurzu, który może wpływać na jego działanie. Zawsze wyłącz zasilanie przed czyszczeniem urządzenia, aby uniknąć ryzyka porażenia.
Nie otwieraj obudowy: Nie otwieraj obudowy miernika ani nie ingeruj w wewnętrzne elementy urządzenia. Otwarcie obudowy może spowodować uszkodzenie miernika oraz utratę gwarancji.
5. Bezpieczeństwo podczas użytkowania w instalacjach przemysłowych
Przemysłowe aplikacje: W przypadku używania miernika w instalacjach przemysłowych, zawsze zwracaj uwagę na odpowiednią kalibrację oraz ustawienia urządzenia, aby upewnić się, że pomiar parametrów sieci jest dokładny i bezpieczny.
Dopuszczalna obciążalność: Miernik przeznaczony jest do pomiaru urządzeń o maksymalnym poborze 100A. Nie przekraczaj tej wartości, aby nie uszkodzić urządzenia oraz uniknąć niebezpieczeństwa pożaru lub porażenia.
6. Zalecenia ogólne
Zasilanie miernika: Używaj tylko przewodów zasilających i urządzeń o napięciu 230V AC zgodnie z wymaganiami producenta.
Utrzymanie urządzenia w dobrym stanie: Regularnie sprawdzaj stan techniczny miernika, zwłaszcza przewodów i złączek, aby uniknąć ryzyka zwarcia lub przerwania obwodu.
7. Zabezpieczenia przed uszkodzeniem miernika
Chronić przed wilgocią: Upewnij się, że miernik nie jest narażony na działanie wilgoci, aby uniknąć zwarć lub korozji elementów elektronicznych.
Przechowywanie: Przechowuj miernik w suchym miejscu i zabezpiecz go przed uszkodzeniami mechanicznymi.
