Opis produktu
- 📟 Pomiar napięcia, prądu, mocy i energii
- ⚡ Zakres pracy 80-260VAC, pomiar prądu do 100 A
- 📟 Podświetlany wyświetlacz LCD
- ⚡ Przekładnik prądowy w zestawie

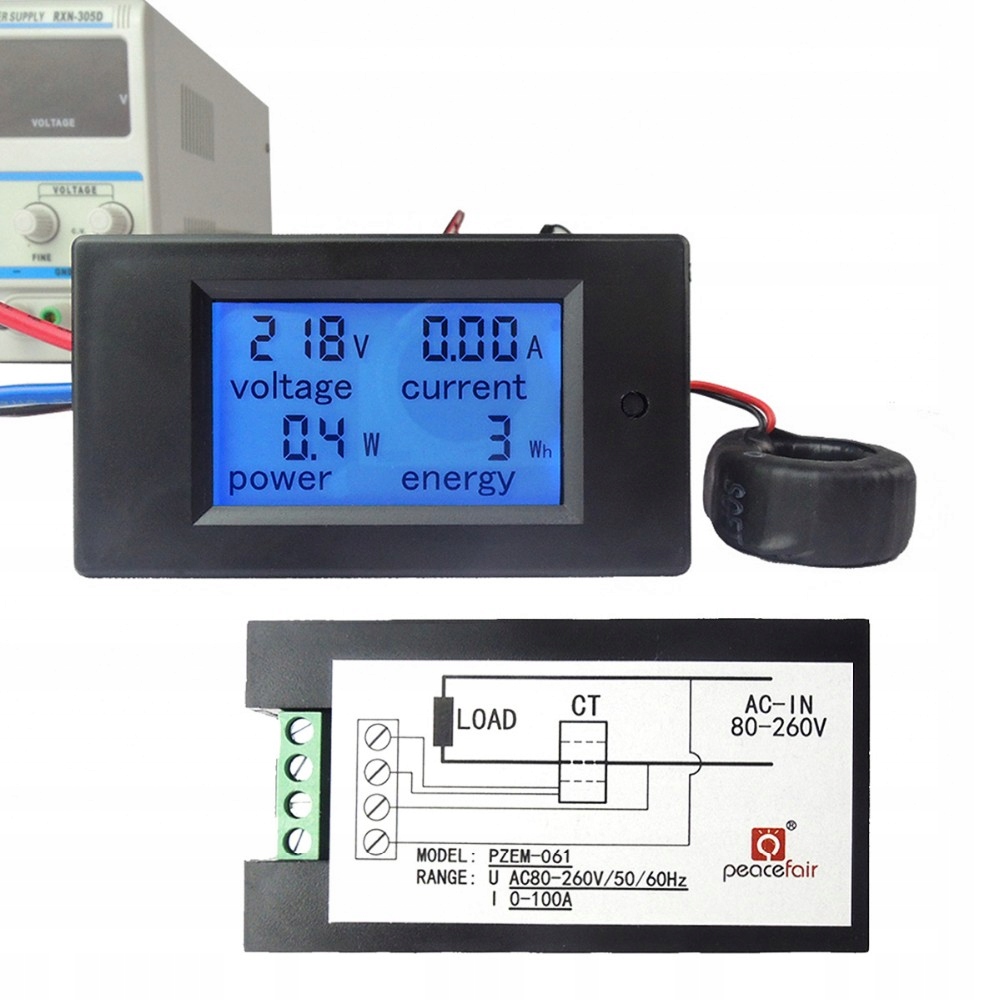

📊 Cyfrowy miernik panelowy PZEM-061 4 w 1
Jedno urządzenie pozwala wygodnie kontrolować najważniejsze parametry instalacji elektrycznej: napięcie, prąd, moc oraz zużytą energię.

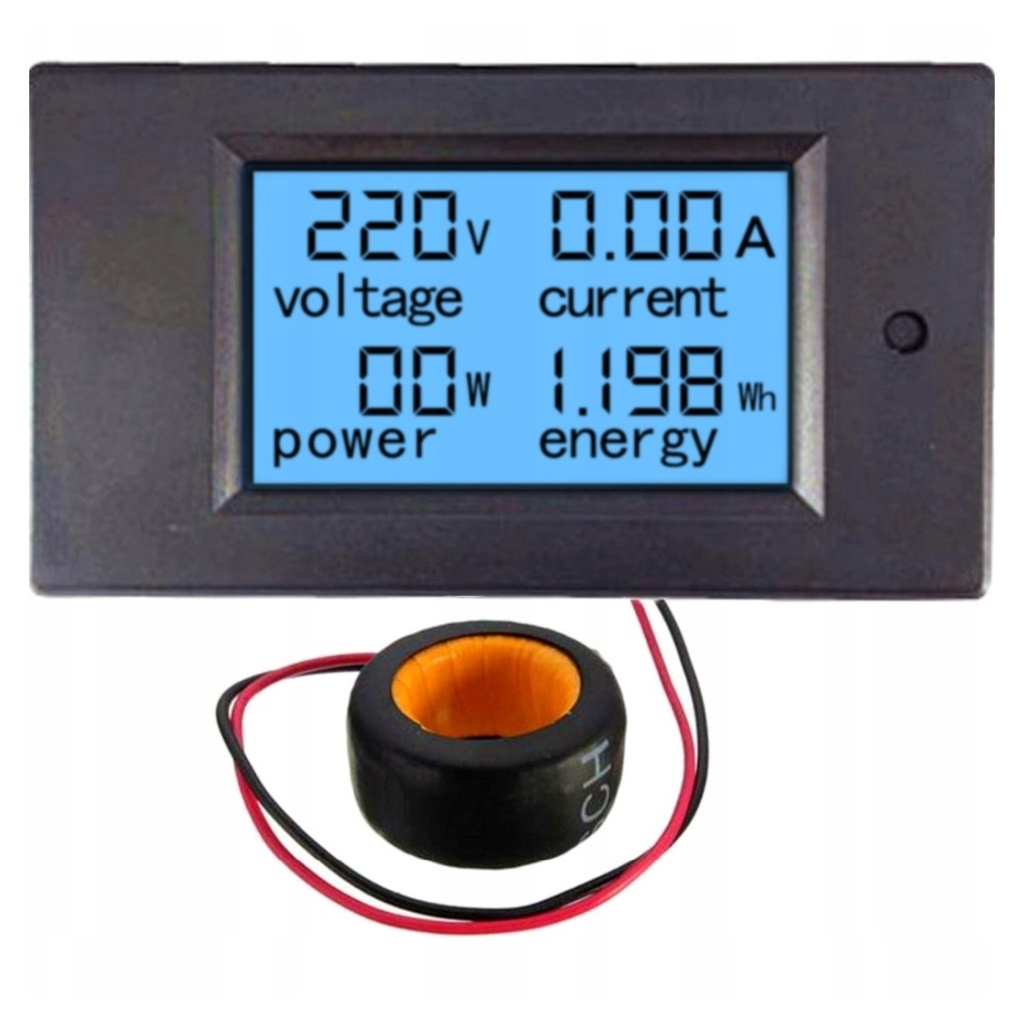

📊 Cztery pomiary na czytelnym ekranie
Miernik jest przeznaczony do pomiarów prądu i napięcia przemiennego. Zasilanie pobiera bezpośrednio z mierzonego napięcia w zakresie 80-260VAC.

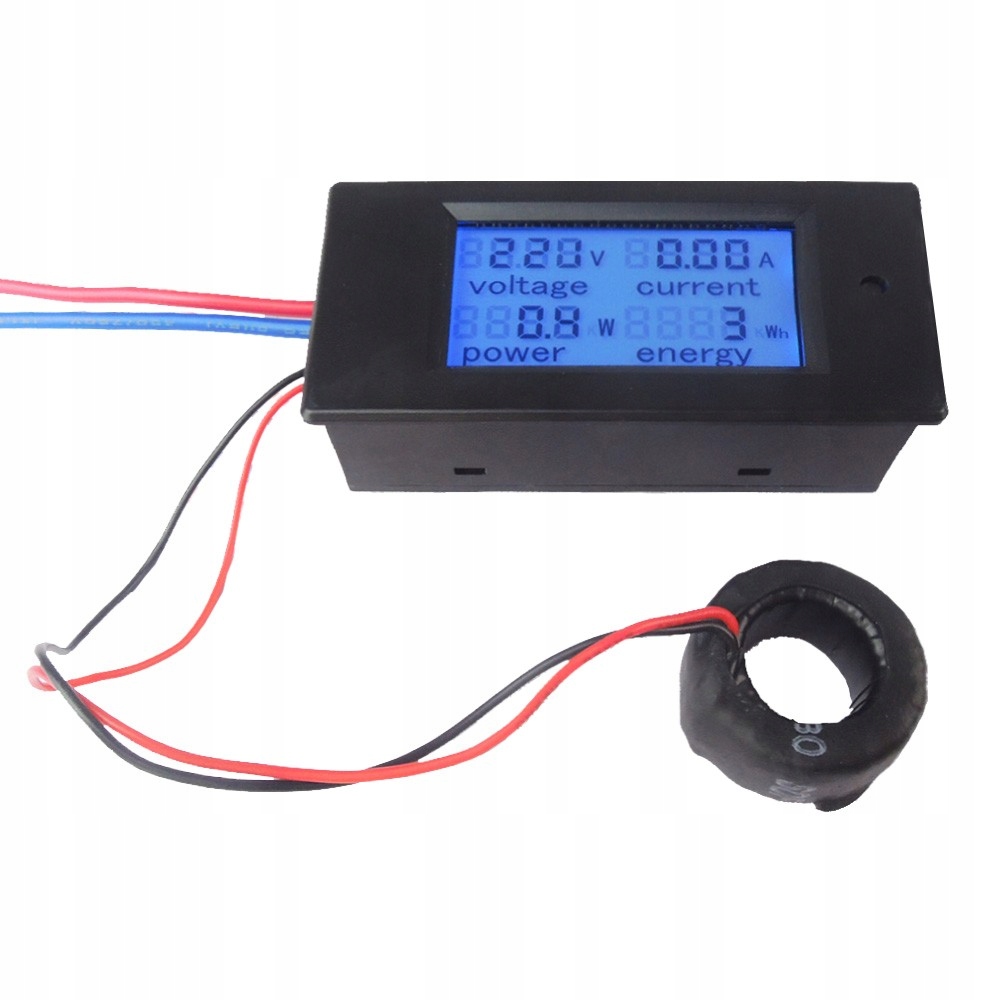

Podświetlany wyświetlacz LCD ułatwia odczytywanie wyników. Pomiar prądu odbywa się za pomocą dołączonego przekładnika prądowego. Urządzenie automatycznie zmienia zakres wskazań mocy między Wat i Kwat oraz energii między Wh i kWh.
🔧 Wygodny montaż i obsługa

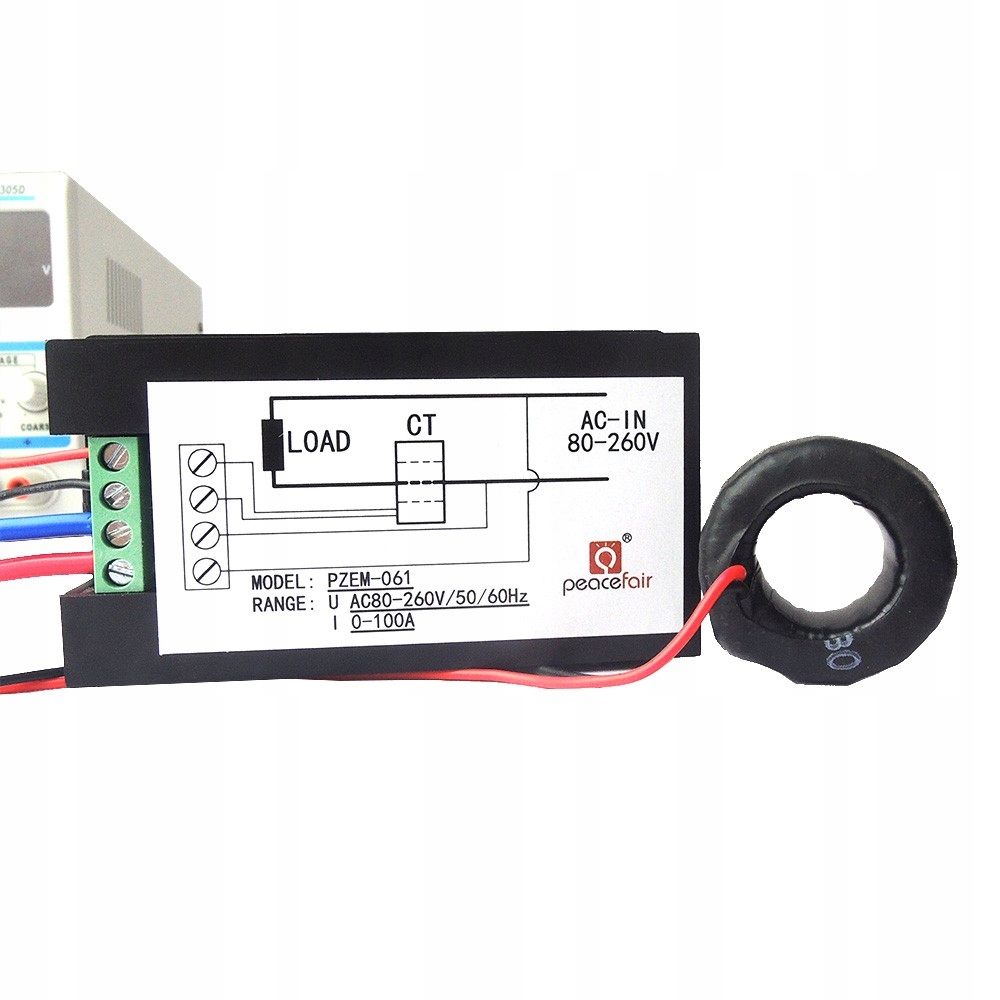

Panelowa konstrukcja umożliwia zamontowanie miernika między innymi w drzwiach szafy rozdzielczej. Duże, podświetlane znaki zapewniają czytelne wskazania, a sposób podłączenia jest nieskomplikowany.
Miernik prezentuje:
- ⚡ napięcie,
- ⚡ prąd,
- ⚡ moc,
- ⚡ energię.
📐 Zakresy pomiarowe
Urządzenie pracuje w zakresie 80-260VAC i pozwala mierzyć prąd od 0 do 100 A. Zakres pomiaru mocy wynosi 0-22 kW, natomiast energii 0-9999 kWh. Dokładność pomiaru określono na do 1%.
📏 Kompaktowe wymiary
Miernik ma szerokość 44,6 mm, wysokość 24,4 mm i długość 89,6 mm. Jego waga wynosi około 120 g, co ułatwia zastosowanie w zabudowie panelowej.
⚡ Kontrola poboru energii
Miernik może służyć do monitorowania parametrów sieci oraz poboru energii przez płyty indukcyjne, silniki, grzałki i piece. Pozwala sprawdzać kilka wartości bez konieczności stosowania osobnych urządzeń pomiarowych.
📦 Zawartość zestawu
- ⚡ miernik 4 w 1 80-260VAC 100 A,
- ⚡ przekładnik prądowy,
- 📖 instrukcja obsługi w języku polskim.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
1. Bezpieczne podłączenie zasilania
Podłączanie urządzenia: Przed rozpoczęciem instalacji zawsze upewnij się, że zasilanie zostało odłączone. Podłączaj miernik do instalacji elektrycznej zgodnie z instrukcją, pamiętając, że napięcie robocze urządzenia wynosi 80-260V AC. Nie przekraczaj tego zakresu, aby uniknąć uszkodzenia urządzenia.
Montaż urządzenia: Urządzenie jest przeznaczone do montażu w rozdzielniach elektrycznych lub innych odpowiednich obudowach, które zapewnią odpowiednią ochronę przed przypadkowym kontaktem z przewodami pod napięciem.
2. Zabezpieczenie przed zwarciem i przeciążeniem
Ochrona przed przeciążeniem: Miernik obsługuje pomiar prądu do 100A. Nie przekraczaj tej wartości, ponieważ może to doprowadzić do uszkodzenia urządzenia, a w skrajnych przypadkach do pożaru.
Zabezpieczenie przed zwarciem: Upewnij się, że wszystkie przewody są prawidłowo podłączone i zabezpieczone. Niewłaściwe połączenia mogą prowadzić do zwarć, które mogą uszkodzić urządzenie lub stwarzać zagrożenie pożarowe.
3. Zasady obsługi urządzenia
Podświetlany wyświetlacz: Urządzenie wyposażone jest w podświetlany wyświetlacz LCD, co poprawia czytelność wskazań, nawet w słabym oświetleniu. Zawsze sprawdzaj poprawność wskazań, zwłaszcza przy pomiarze prądu i napięcia, aby uniknąć błędnych decyzji operacyjnych.
Automatyczne przełączanie zakresów: Miernik automatycznie przełącza zakresy pomiarowe mocy (Wat, KWat) oraz energii (Wh, kWh), co upraszcza obsługę. Upewnij się, że zakresy odpowiadają wartościom rzeczywistym, aby uniknąć błędnych pomiarów.
4. Zasady dotyczące kalibracji i ustawień
Kalibracja urządzenia: Jeżeli wymagana jest kalibracja urządzenia, postępuj zgodnie z instrukcją producenta. Nieprawidłowe ustawienia mogą prowadzić do nieprecyzyjnych pomiarów i błędnych decyzji.
Dokładność pomiaru: Miernik zapewnia dokładność pomiaru do 1%. Należy pamiętać, że rozbieżności w pomiarach mogą wystąpić w przypadku niewłaściwego podłączenia lub użycia urządzenia w nieodpowiednich warunkach (np. w nadmiernie zakurzonym lub wilgotnym środowisku).
5. Instalacja i konserwacja
Montaż w odpowiednim miejscu: Miernik powinien być montowany w odpowiednich warunkach, które zapewniają dostateczną wentylację i zabezpieczenie przed wilgocią. Zainstaluj urządzenie w obudowie, aby uniknąć kontaktu z pyłem, wodą i innymi zanieczyszczeniami.
Sprawdzanie przewodów i połączeń: Regularnie sprawdzaj stan przewodów oraz połączeń. W przypadku jakichkolwiek uszkodzeń lub oznak zużycia, natychmiast wymień uszkodzone elementy. Unikaj używania urządzenia w przypadku zauważenia jakichkolwiek nieprawidłowości w jego pracy.
6. Przeciwdziałanie przepięciom
Zabezpieczenia przeciwprzepięciowe: Urządzenie może być narażone na przepięcia elektryczne w wyniku nagłych skoków napięcia. Zainstaluj odpowiednie ochronniki przepięciowe w obwodach zasilających, aby chronić miernik przed skutkami przepięć.
7. Przestrzeganie limitów
Zakres pomiaru: Miernik obsługuje zakresy:
Pomiar mocy: 0-22 kW
Pomiar prądu: 0-100 A
Pomiar energii: 0-9999 kWh
Nie przekraczaj maksymalnych wartości dla pomiaru, aby uniknąć uszkodzenia urządzenia.
8. Ochrona użytkownika
Środki ochrony osobistej: Podczas instalacji i konserwacji urządzenia stosuj odpowiednie środki ochrony osobistej, takie jak rękawice elektroizolacyjne i odzież ochronną, szczególnie podczas pracy z urządzeniami pod napięciem.
Zabezpieczenie przed porażeniem: Podłączając urządzenie do sieci, upewnij się, że nie ma ryzyka przypadkowego kontaktu z przewodami pod napięciem.
9. Użytkowanie w odpowiednich warunkach
Praca w trudnych warunkach: Unikaj instalacji miernika w miejscach o wysokiej wilgotności, wstrząsach, czy w atmosferze wybuchowej. Tego rodzaju warunki mogą prowadzić do uszkodzeń urządzenia lub zagrożenia zdrowia użytkownika.
Zakres temperatury pracy: Urządzenie powinno być używane w temperaturach otoczenia od -10°C do +60°C. Należy unikać instalacji w miejscach, gdzie temperatura może przekroczyć te granice.
10. Kontrola działania
Testowanie urządzenia: Przeprowadzaj okresowe testy urządzenia, szczególnie po dłuższej przerwie w użytkowaniu, aby upewnić się, że działa poprawnie. Niewłaściwe działanie urządzenia może prowadzić do błędnych odczytów i potencjalnych zagrożeń w zarządzaniu energią.
