Opis produktu
- 📡 Bezprzewodowe sterowanie odbiornikami 230 V AC
- ⚡ 1 kanał o obciążeniu do 1000 W
- 📡 Pilot o zasięgu ok. 30 m z uchwytem ściennym
- 🔋 Bateria 12V 23A w zestawie
⚡ Włącznik radiowy 230 V z pilotem – 1 kanał 1000 W
Zestaw pozwala włączać i wyłączać urządzenia elektryczne bez chodzenia do włącznika. Sprawdzi się przy sterowaniu oświetleniem, ogrzewaniem, klimatyzacją czy innymi odbiornikami zasilanymi napięciem 230 V AC.
Sterownik ma jeden kanał, który można obciążyć mocą do 1000 W. Komunikacja odbywa się drogą radiową, więc moduł wykonawczy da się zamontować praktycznie wszędzie, np. pod sufitem albo w szafce rozdzielczej. Zasięg pilota wynosi około 30 m w otwartej przestrzeni.

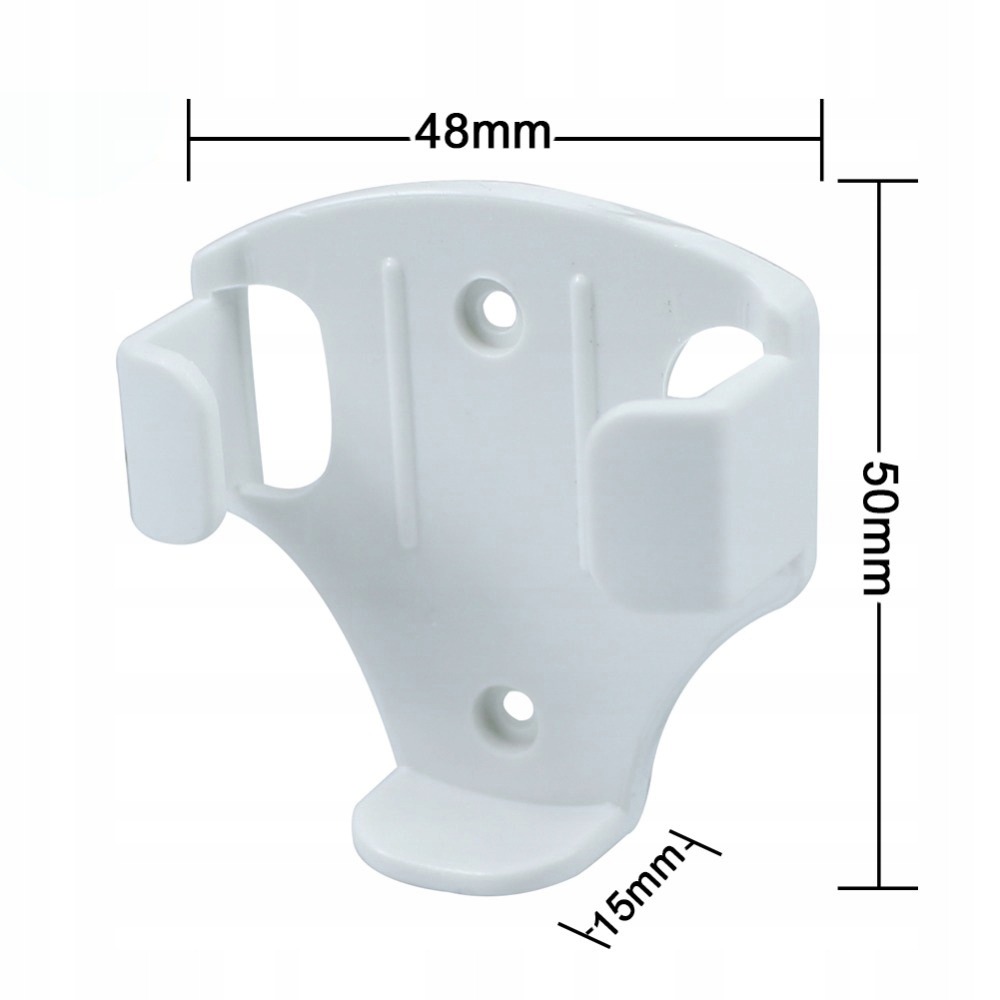

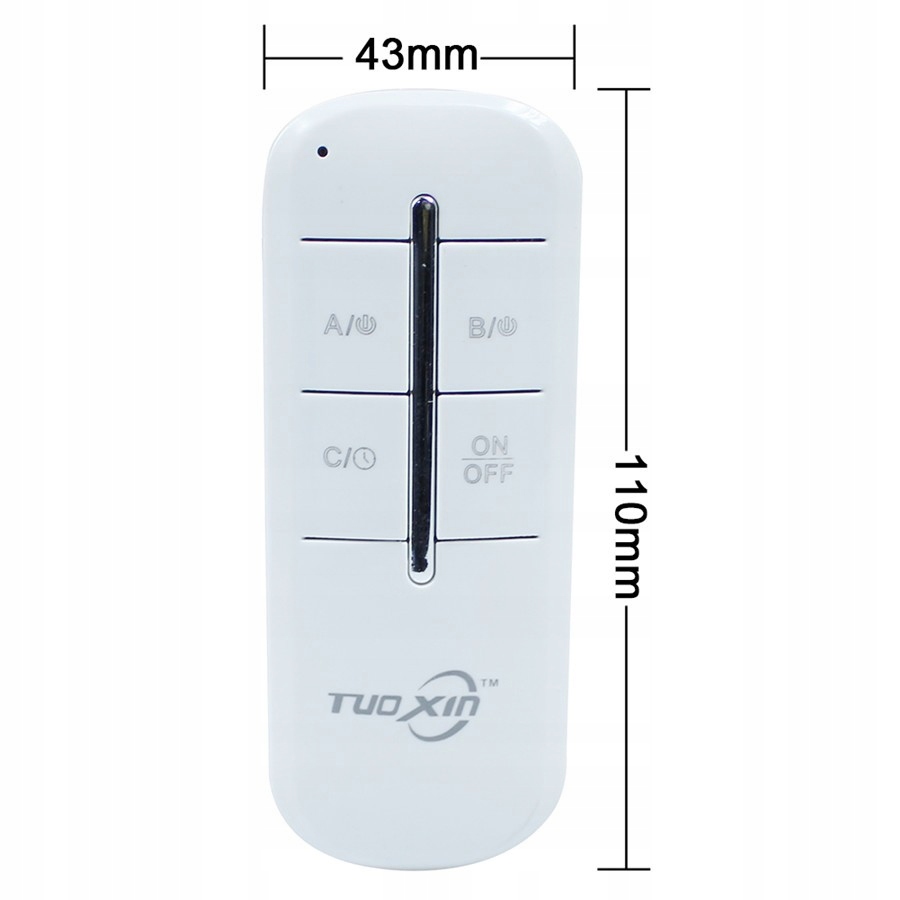

Pilot ma cztery przyciski: A, B, C oraz ON/OFF. Przycisk A załącza kanał, a ponowne naciśnięcie go wyłącza. ON/OFF przełącza jednocześnie wszystkie kanały. Pilot zasilany jest baterią 12V 23A, która znajduje się w zestawie, a dołączony uchwyt pozwala przymocować go do ściany.
🎯 Zastosowanie
- ⚡ zdalne sterowanie urządzeniami elektrycznymi 230 V AC
- 💡 włączanie i wyłączanie oświetlenia
- ❄️ sterowanie ogrzewaniem i klimatyzacją
- 🔌 obsługa innych odbiorników elektrycznych
⚡ Podłączenie i wymiary

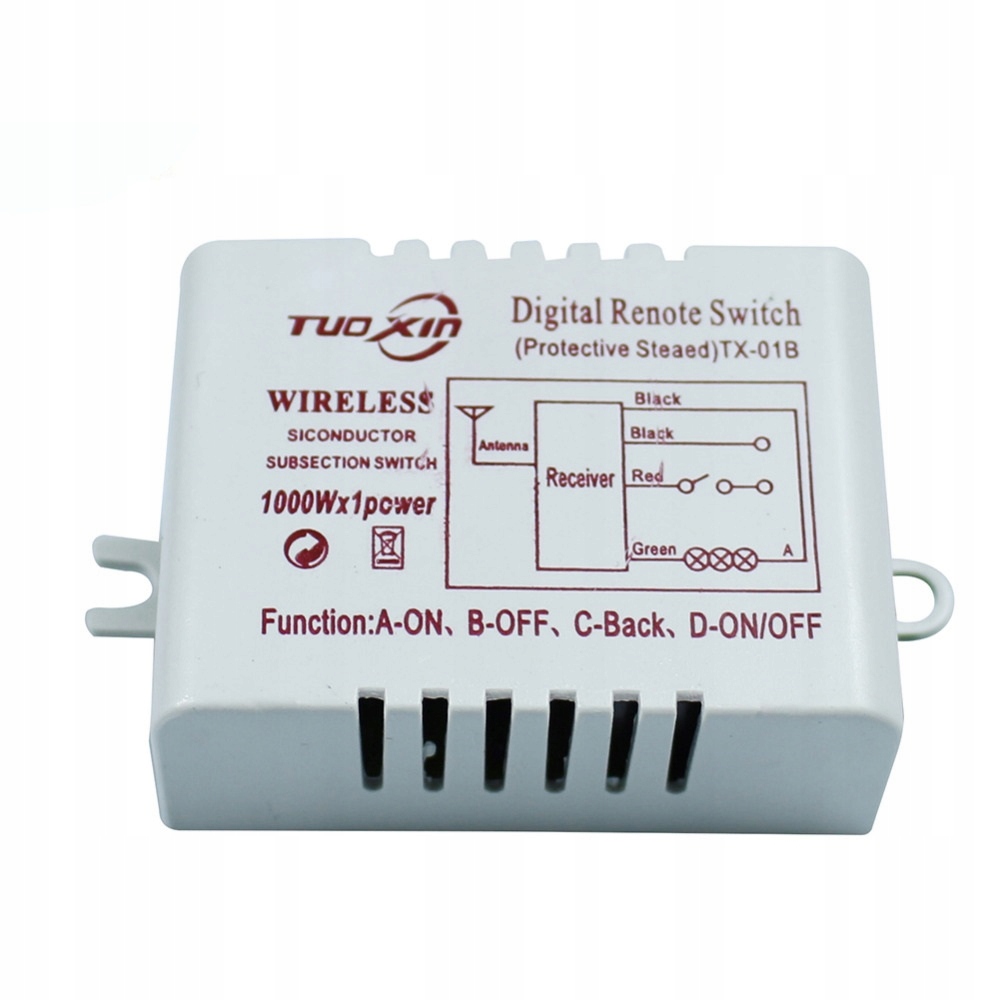

Zasilanie podłącza się do przewodu czarnego i czerwonego, a odbiornik do pozostałych przewodów. Przewód zasilający ma około 15 cm. Sterownik mierzy 61 x 45 x 24 mm (rozstaw otworów montażowych 69 mm), a pilot 110 x 43 x 15 mm (rozstaw otworów uchwytu 30 mm).
W zestawie: włącznik radiowy 1x1000 W, pilot zdalnego sterowania oraz uchwyt do montażu pilota na ścianie.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa włączników radiowych oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR)
1. Bezpieczne podłączenie urządzenia
Sprawdzenie przewodów: Zanim rozpoczniesz instalację, upewnij się, że wszystkie przewody są w dobrym stanie i nie mają uszkodzeń. Sprawdź, czy napięcie robocze urządzeń i obciążenie są zgodne z wymaganymi wartościami.
Prawidłowe podłączenie przewodów: Zawsze podłączaj przewody zgodnie z diagramem obwodu. Nieprawidłowe podłączenie może prowadzić do zwarć, uszkodzeń urządzenia lub porażenia prądem.
Napięcie robocze: Upewnij się, że napięcie robocze sterownika to AC 180-240V 50Hz, a napięcie robocze pilota wynosi 12V (bateria alkaliczna A23).
2. Bezpieczne użytkowanie pilota
Zasięg pilota: Pilot działa na odległość do 60 m w otwartej przestrzeni. Staraj się używać pilota w obrębie tego zasięgu, aby zapewnić niezawodne działanie.
Bateria pilota: Używaj tylko baterii alkalicznej A23. Jeżeli zasięg pilota uległ znacznemu zmniejszeniu lub wskaźnik LED na pilocie nie świeci, należy wymienić baterię na nową.
Użycie przycisków: Przyciskami A, B, C, D sterujesz poszczególne kanały, włączając i wyłączając je. Przyciski ON/OFF służą do jednoczesnego włączania i wyłączania wszystkich kanałów.
3. Funkcja opóźnienia i alarmu
Funkcja opóźnienia: Naciśnięcie przycisku "delay" umożliwia opóźnione wyłączenie kanału po 15-30 sekundach. Funkcja ta jest dostępna tylko w wersji sterownika z przyciskiem "delay". Pamiętaj, że naciśnięcie dowolnego przycisku na pilocie anuluje tryb opóźnienia lub alarmu.
Funkcja alarmu: Jeśli na pilocie znajdują się przyciski "alarm" i "delay", urządzenie jest wyposażone w funkcję alarmu oraz opóźnienia. Należy regularnie sprawdzać, czy te funkcje działają prawidłowo.
4. Bezpieczeństwo przy instalacji
Odłączenie zasilania przed instalacją: Przed podłączeniem urządzenia do sieci elektrycznej zawsze upewnij się, że zasilanie zostało wyłączone. Może to pomóc uniknąć porażenia prądem podczas instalacji.
Wyprostowanie anteny: Podczas instalacji odbiornika i ustawiania urządzenia upewnij się, że antena jest prawidłowo wyprostowana. Niewłaściwe ustawienie anteny może wpłynąć na działanie urządzenia.
Wilgotność i kurz: Sterownik i piloty nie powinny być używane ani przechowywane w wilgotnym środowisku. Wilgoć może prowadzić do uszkodzenia urządzenia oraz stanowić zagrożenie porażeniem prądem.
5. Przykłady użytkowania i zastosowania
Urządzenie przeznaczone jest do bezprzewodowego włączania i wyłączania urządzeń elektrycznych 230V AC, takich jak oświetlenie, ogrzewanie, klimatyzacja itp.
Obciążenie kanałów: Każdy kanał może obsługiwać urządzenie o maksymalnej mocy 1000W. Należy upewnić się, że podłączone urządzenia nie przekraczają tej mocy, aby uniknąć uszkodzenia sterownika.
Zabezpieczenia: Należy unikać podłączania urządzeń o zbyt dużym poborze mocy, które mogą przeciążyć kanał i spalić urządzenie.
6. Ogólne zasady bezpieczeństwa
Przeczytaj instrukcję: Przed pierwszym użyciem urządzenia zapoznaj się dokładnie z instrukcją obsługi i diagramami obwodów, aby upewnić się, że instalacja i użytkowanie będą bezpieczne.
Przechowywanie urządzenia: Sterownik i piloty powinny być przechowywane w suchym, chłodnym miejscu, z dala od źródeł wilgoci i nadmiernego ciepła, aby zapewnić ich długotrwałe i bezpieczne działanie.
Regularna konserwacja: Regularnie sprawdzaj stan przewodów, baterii pilota i innych elementów systemu, aby upewnić się, że urządzenie działa poprawnie.
