Opis produktu
- ⚡ Zasilanie 10-80V DC i obciążenie do 30A
- 🎛️ Płynna regulacja PWM w zakresie 0-100%
- 📟 Wyświetlacz na przewodzie 20cm
- ⚙️ Funkcje miękkiego startu i zatrzymania

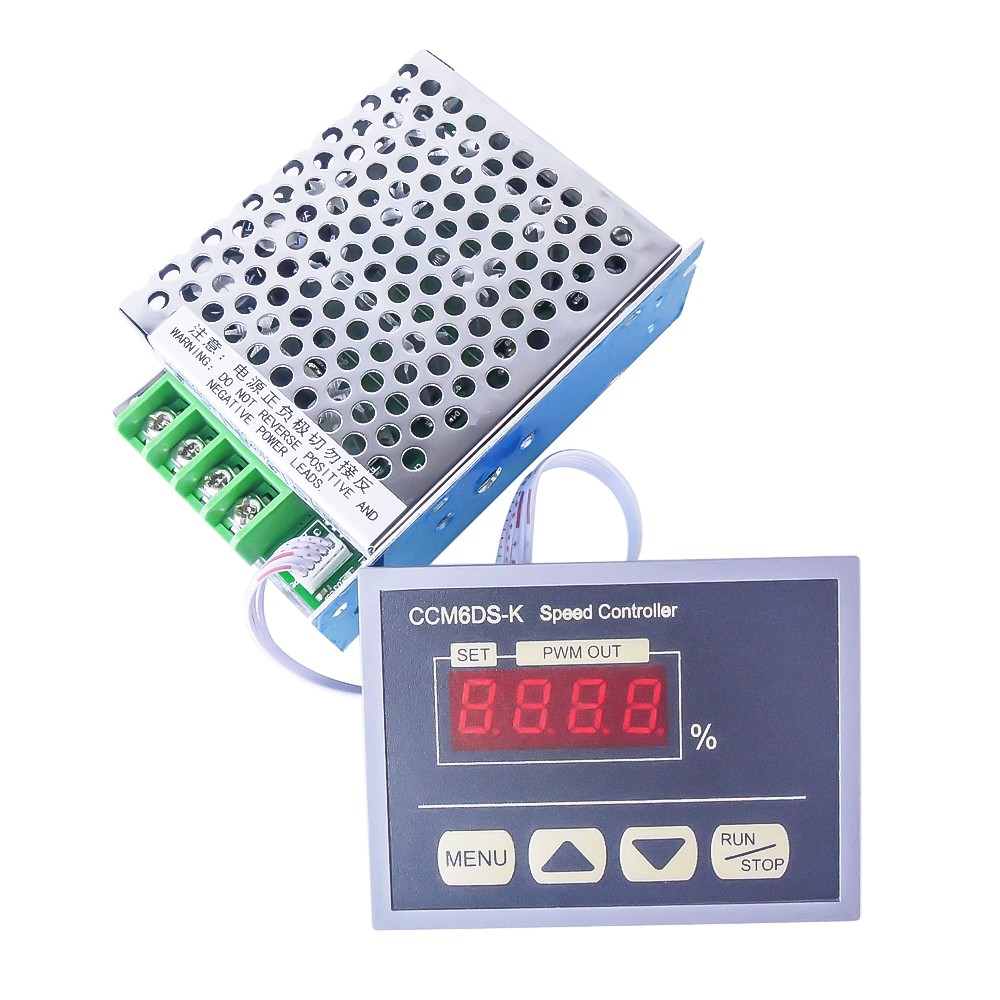

⚡ Regulator obrotów silnika DC PWM 10-80V 30A
🎮 Precyzyjne sterowanie z wygodnym wyświetlaczem
Regulator umożliwia płynną kontrolę prędkości wentylatorów i silników elektrycznych prądu stałego. Ustawienia wprowadza się za pomocą wyświetlacza, a dokładność regulacji można dopasować do potrzeb.
Funkcje miękkiego startu i miękkiego zatrzymania pozwalają stopniowo uruchamiać oraz wyłączać silnik. Moduł umożliwia także określenie minimalnego i maksymalnego poziomu mocy.
Sterowanie impulsowe PWM ogranicza straty mocy, a fabryczne radiatory wspierają odprowadzanie ciepła. Regulator może współpracować również ze zwykłymi żarówkami i grzałkami elektrycznymi 10-50V.
📋 Najważniejsze dane techniczne
- 🎛️ Płynna regulacja obrotów od 0% do 100%
- ⚡ Zasilanie: 10-80V DC
- 🔘 Włącznik i wyłącznik dostępny na wyświetlaczu
- 📶 Niski poziom generowanych zakłóceń

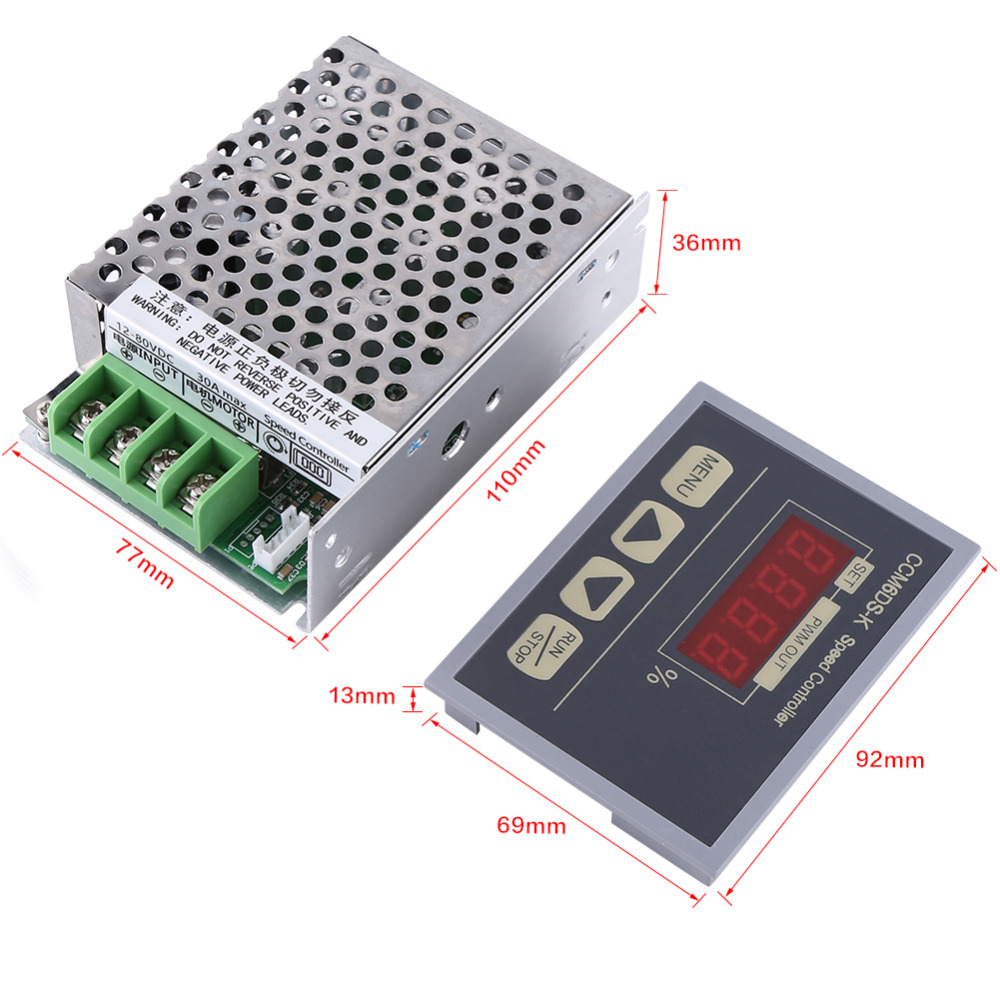

- 📏 Wymiary płytki: 125 x 85 x 30 mm
- 📟 Wyświetlacz na przewodzie 20cm, z możliwością montażu na wcisk
- 🔩 Otwory montażowe na płytce i osłonie

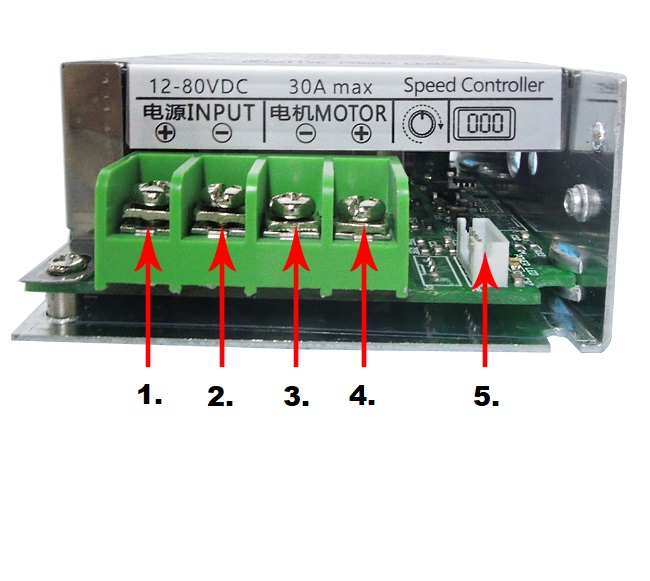

⚡ Sposób podłączenia
Czytelnie oznaczone złącza ułatwiają połączenie modułu z zasilaniem, odbiornikiem i wyświetlaczem.
- ⚡ Zasilanie +
- ⚡ Zasilanie -
- ⚡ Wyjście silnika -
- ⚡ Wyjście silnika +
- 📟 Złącze wyświetlacza
⚡ Moc obciążenia i zastosowanie
Dopuszczalna moc obciążenia wynosi 0.01-2000 W. Dla napięcia 12 V maksymalna moc to 360 W, dla 24 V – 720 W, natomiast dla 50 V – 1500 W.
Moduł sprawdzi się przy regulacji obrotów silników DC do 2000W, sterowaniu cewkami zaworów, zmianie jasności oświetlenia LED oraz regulacji temperatury grzałek i grzejników.

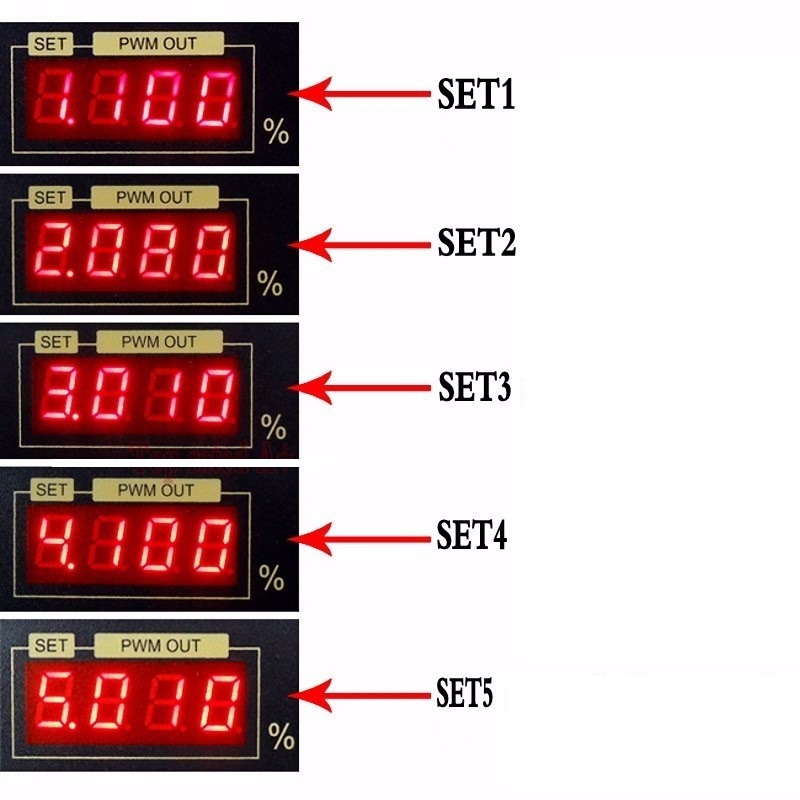

🎛️ Konfigurowalne ustawienia
- ⏱️ SET1: miękki start w zakresie 0-10.0s; domyślnie 1 sekunda
- ⏱️ SET2: miękki stop w zakresie 0-10.0s; domyślnie 1 sekunda
- 🎛️ SET3: minimalna prędkość od 0 do 80%; domyślnie 0%
- 🎛️ SET4: maksymalna prędkość od 0 do 100%; domyślnie 100%
- 🎛️ SET5: dokładność regulacji do wyboru: 1%, 2%, 5%, 10%, 15%, 20% lub 25%
✅ Kompletny, zmontowany moduł
Zestaw obejmuje regulator obrotów 10-80V 30A. Moduł jest zmontowany i zawiera płytkę oraz radiatory. Do uruchomienia wymaga podłączenia odpowiedniego zasilania i odbiornika.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa automatyki przemysłowej oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1. Jeśli masz pytania dotyczące doboru odbiornika do regulatora – skontaktuj się z nami, odpowiemy na wszelkie pytania i wątpliwości.
2. Układ jest nowy, nieużywany. Jego instalacji i adaptacji musi dokonać osoba o odpowiedniej wiedzy, doświadczeniu i uprawnieniach. Za uszkodzenia powstałe w wyniku niewłaściwego podłączenia urządzenia sprzedawca nie ponosi odpowiedzialności.
3. Po montażu urządzenie należy umieścić w zamkniętym miejscu, np. skrzynce, do której dostępu nie będą miały dzieci i osoby nieuprawnione.
4. Nie należy dotykać urządzenia włączonego do sieci i w trakcie pracy odbiornika.
5. Urządzenie należy podłączyć zgodnie z oznaczeniami na urządzeniu jak i w schemacie. Nieprawidłowe podłączenie może doprowadzić do uszkodzenia regulatora.
6. Kable zasilające, jak i wyjściowe, muszą przylegać do całej powierzchni styków, co pozwoli uniknąć przepaleń, jak i przegrzewania się urządzenia.
7. Regulator musi mieć zapewniony dostęp do świeżego powietrza oraz odpowiedniej, niskiej temperatury, która posłuży chłodzeniu regulatora. Brak zapewnienia odpowiedniego chłodzenia może doprowadzić do uszkodzenia urządzenia.
8. Regulator zmienia tylko i wyłącznie napięcie przy wyjściu. Przy zmniejszaniu napięcia zasilania spada moc odbiornika.
9. Regulator nie może być zasilany napięciem z zasilaczy impulsowych itp. Napięcie zasilania regulatora musi być w pełni stałe, nie może być pulsujące i zmienne. Zasilanie napięciem pulsującym może doprowadzić do uszkodzenia i nie będzie wówczas widoczna zmiana napięcia na wyjściu.
10. Regulacja napięcia na wyjściu nie będzie widoczna przy użyciu zwykłych mierników bez podłączenia obciążenia na wyjściu.
11. Regulację należy wykonywać płynnie i bez nagłych skoków w celu uniknięcia uszkodzenia odbiornika, jak i regulatora.
12. Sterownik jest dwukierunkowy - oznacza to, że możemy zmieniać kierunek pracy odbiornika (np. silnika na prawe i lewe obroty). Zmiany dokonujemy trzypozycyjnym przełącznikiem, gdzie: I - praca silnika w jednym kierunku, 0 - wyłączenie odbiornika, II - praca odbiornika w drugim kierunku.
13. Przy zmianie kierunku pracy odbiornika przełącznikiem na regulatorze należy zwrócić szczególną uwagę, aby przy zmianie kierunku pracy z lewego przełączyć w pierwszej kolejności na 0, poczekać na pełne zatrzymanie odbiornika i dopiero przełączyć na drugi kierunek pracy. Przy próbie zmiany kierunku pracy odbiornika, podczas jego pracy, bez jego zatrzymania regulator ulegnie uszkodzeniu.
14. Sterownik prędkości obrotowej do wentylatorów i silników elektrycznych prądu stałego o napięciu 10 do 50V stosowany zwykle w maszynach, pojazdach itp.
15. Regulacji dokonujemy widocznym potencjometrem na długim przewodzie.
16. Regulator posiada wyświetlacz pokazujący wskaźnik procentowy (od 0 do 100%) oraz wskazuje stosunek napięcia wyjściowego w stosunku do wejściowego.
17. Regulator pozwala również na pracę z np. oświetleniem (zwykłe żarówki 10-50V czy np. grzałki elektryczne 10-50V).
18. Regulacja odbywa się w technologii impulsowej PWM, więc straty mocy są niewielkie (regulator jest wyposażony w fabryczne radiatory).
19. Regulator posiada możliwość sterowania poprzez PLC lub arduino lub inne systemy 0-5V.
20. Zakupiony regulator to kompletny, zmontowany moduł (płytka, radiatory). Wystarczy podłączyć zasilanie 10-50V oraz odbiornik.
21. W przypadku doboru regulatora do silnika należy wziąć pod uwagę, że silniki prądu stałego wymagają dużego prądu rozruchowego. Należy mieć na względzie, że prąd rozruchowy silnika nie może przekroczyć mocy regulatora. Najprostszą metodą szacunkowego obliczenia wymaganej mocy regulatora jest podstawienie do wzoru: moc silnika w amperach (A)*3 < moc regulatora zakupionego. Przy spełnieniu tego warunku regulator nie ulegnie uszkodzeniu podczas rozruchu. Nieuwzględnienie prądu rozruchowego doprowadzi do uszkodzenia regulatora, które nie będzie podlegało warunkom gwarancyjnym sprzedającego!
22. Zasilacz musi być zasilany prądem stałym, np. akumulatorem lub zasilaczem transformatorowym. Regulator nie będzie prawidłowo pracować przy zasilaniu go zasilaczem impulsowym!
23. Przy regulatorach ze zmiennym kierunkiem pracy (prawo, lewo) należy bezwzględnie przestrzegać zasady, że silnik musi być zatrzymany przed zmianą kierunku. Przy zmianie kierunku odbiornika bez jego zatrzymania regulator ulegnie uszkodzeniu!
