Opis produktu
- 🎛️ Płynna regulacja silników DC metodą PWM
- 🎛️ Potencjometr z gałką na przewodzie ok. 20 cm
- 💨 Włącznik, radiatory i wentylowana obudowa
- ⚡ Obciążenie do 30A chwilowo

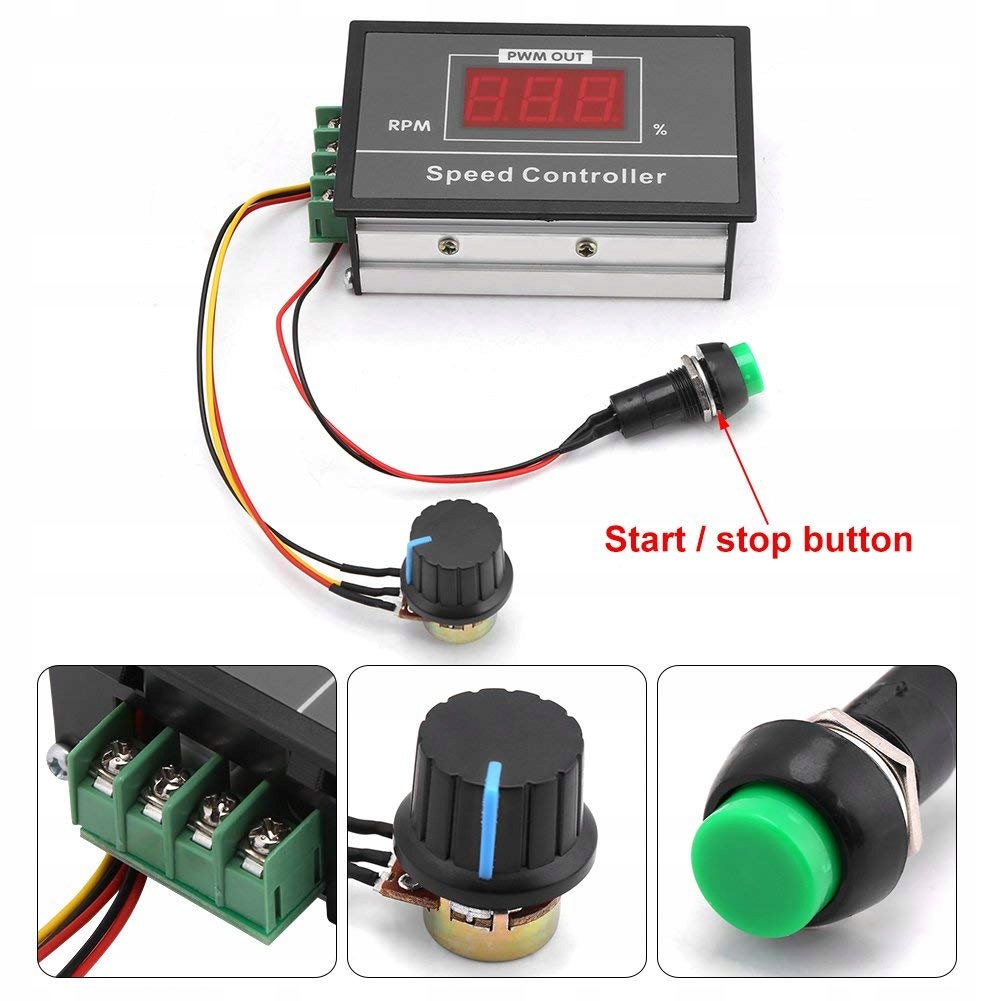

⚡ Regulator obrotów PWM silnika DC 30A z gałką QA-26
🎮 Płynne sterowanie i wygodna obsługa
Regulator umożliwia dopasowanie prędkości wentylatorów i silników prądu stałego, a także sterowanie wybranymi odbiornikami, takimi jak oświetlenie lub grzałki. Ustawienia zmienia się potencjometrem z plastikową gałką, umieszczonym na przewodzie o długości ok. 20 cm.
Włącznik został zintegrowany z potencjometrem. Po zaniku napięcia moduł zachowuje jego stan, dlatego po przywróceniu zasilania może wznowić pracę. Regulacja impulsowa PWM ogranicza straty mocy. Tranzystory MOSFET o niskich oporach przewodzenia współpracują z aluminiowymi radiatorami, a obudowa ma otwory wentylacyjne.
⭐ Najważniejsze właściwości modułu
- 🎛️ Regulacja obrotów: 0% oraz 5–100%.
- ⚡ Częstotliwość PWM: 15kHz.
- ⚡ Prąd spoczynkowy: 0,025A.
- 📶 Niski poziom generowanych zakłóceń.
- 🔧 Gwint montażowy włącznika: 12 mm.
- 🎛️ Potencjometr: 100K Ohm z plastikową gałką.

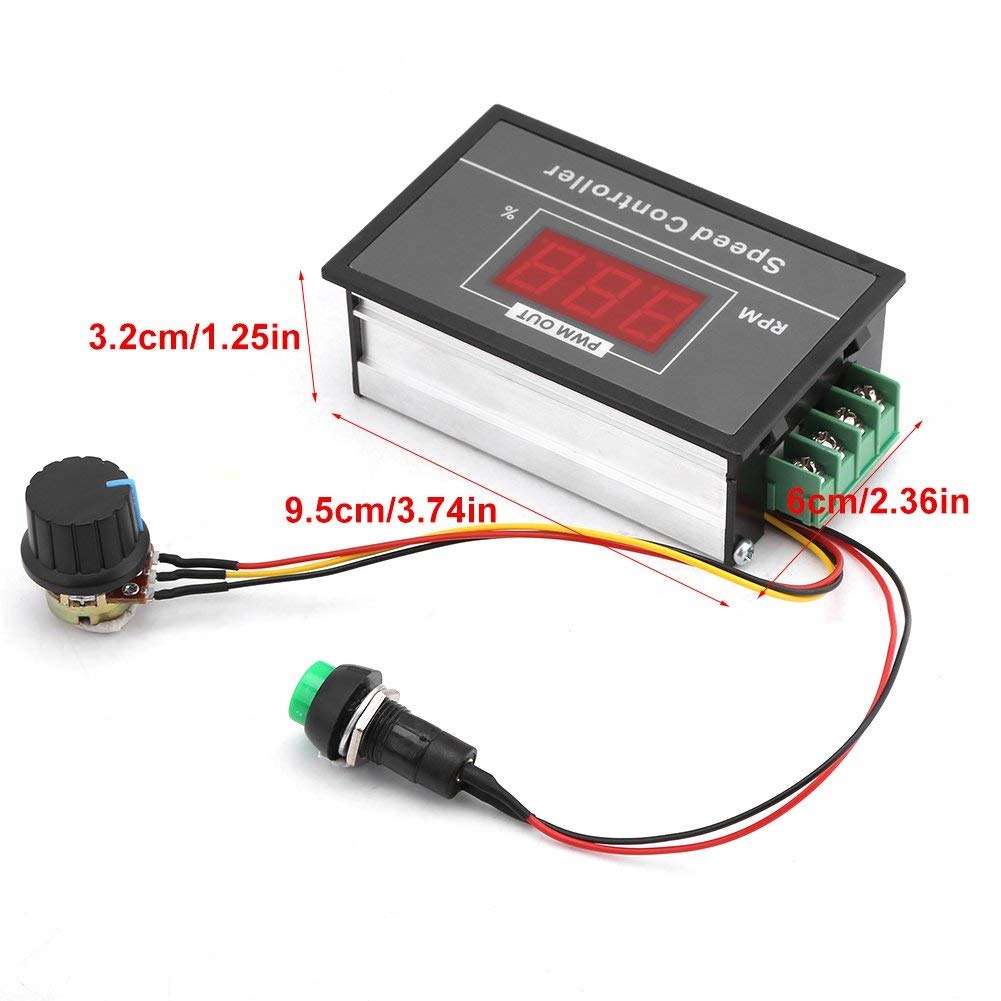

- 📏 Wymiary obudowy: 95 x 60 x 32 mm.
- ⚖️ Waga regulatora: 114 g.
- 🔩 Otwory montażowe na płytce.
🎯 Możliwe zastosowania
Moduł sprawdzi się przy płynnej regulacji obrotów silników DC z obciążeniem do 30A chwilowo. Może również służyć do zmiany natężenia światła LED, sterowania cewkami zaworów oraz regulowania temperatury grzałek i grzejników.

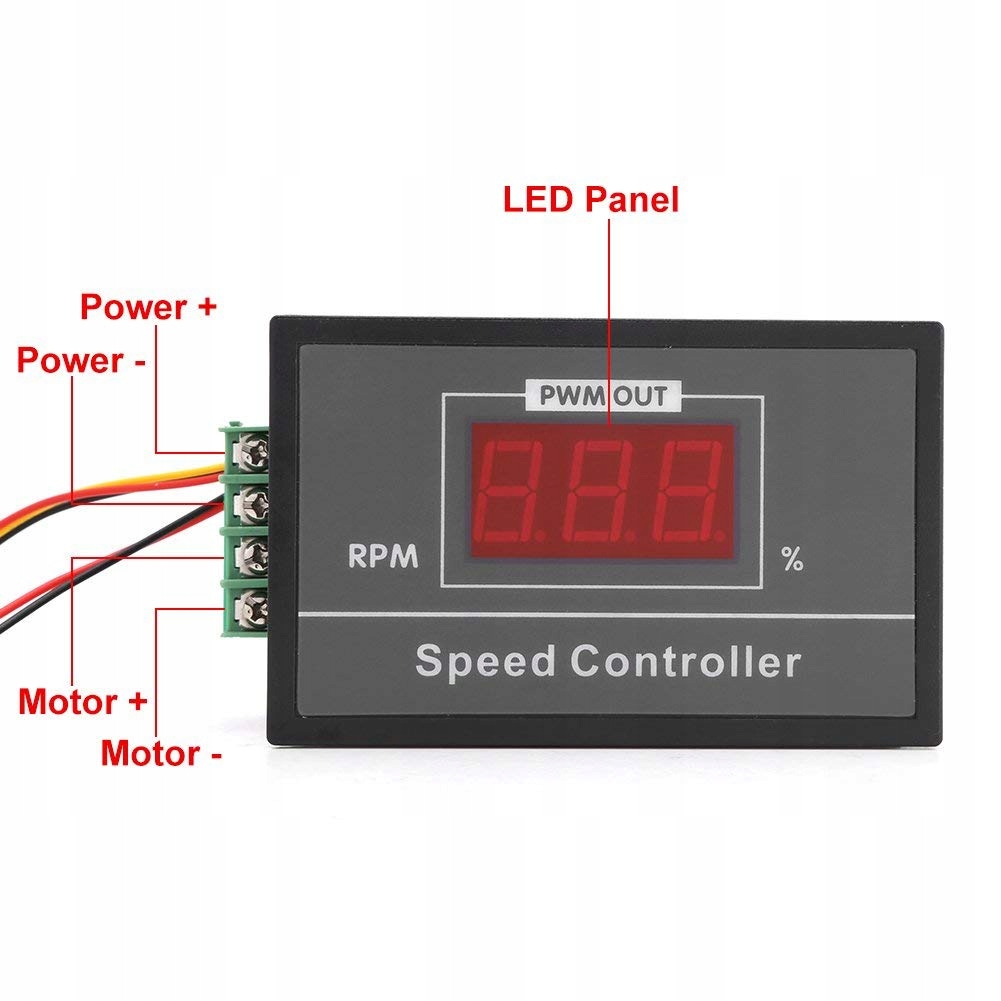

⚡ Sposób podłączenia
Cztery przewody należy podłączyć do zacisków zgodnie z ich oznaczeniami:
- ⚡ Motor −: wyjście ujemne do silnika lub innego odbiornika.
- ⚡ Motor +: wyjście dodatnie do silnika lub innego odbiornika.
- ⚡ Power +: dodatnie wejście z akumulatora albo zasilacza.
- ⚡ Power −: ujemne wejście z akumulatora albo zasilacza.
✅ Gotowy, zmontowany moduł
Regulator jest kompletnym układem obejmującym płytkę, radiatory i obudowę. Do rozpoczęcia pracy wystarczy podłączyć odpowiednie zasilanie DC oraz odbiornik.
Zestaw zawiera jeden regulator obrotów z obudową.
