Opis produktu
- 📊 Kontrola obecności napięcia i kolejności faz
- ⚡ Zakres roboczy 60–600 V AC
- 💡 Czytelne wskaźniki LED
- ⚡ Model RegMag SM852B do sieci trójfazowych

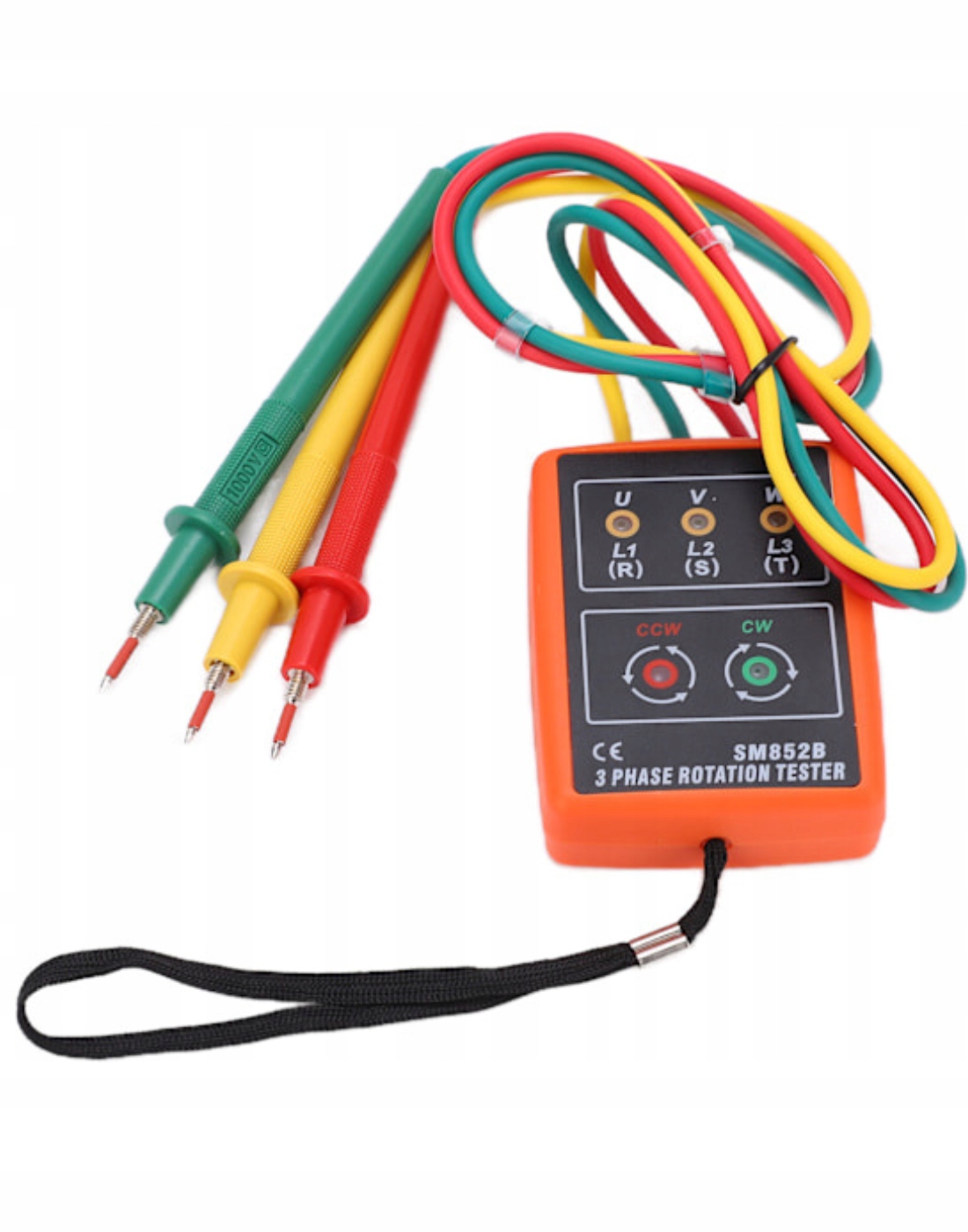

⚡ Tester kolejności faz RegMag SM852B 60–600 V AC

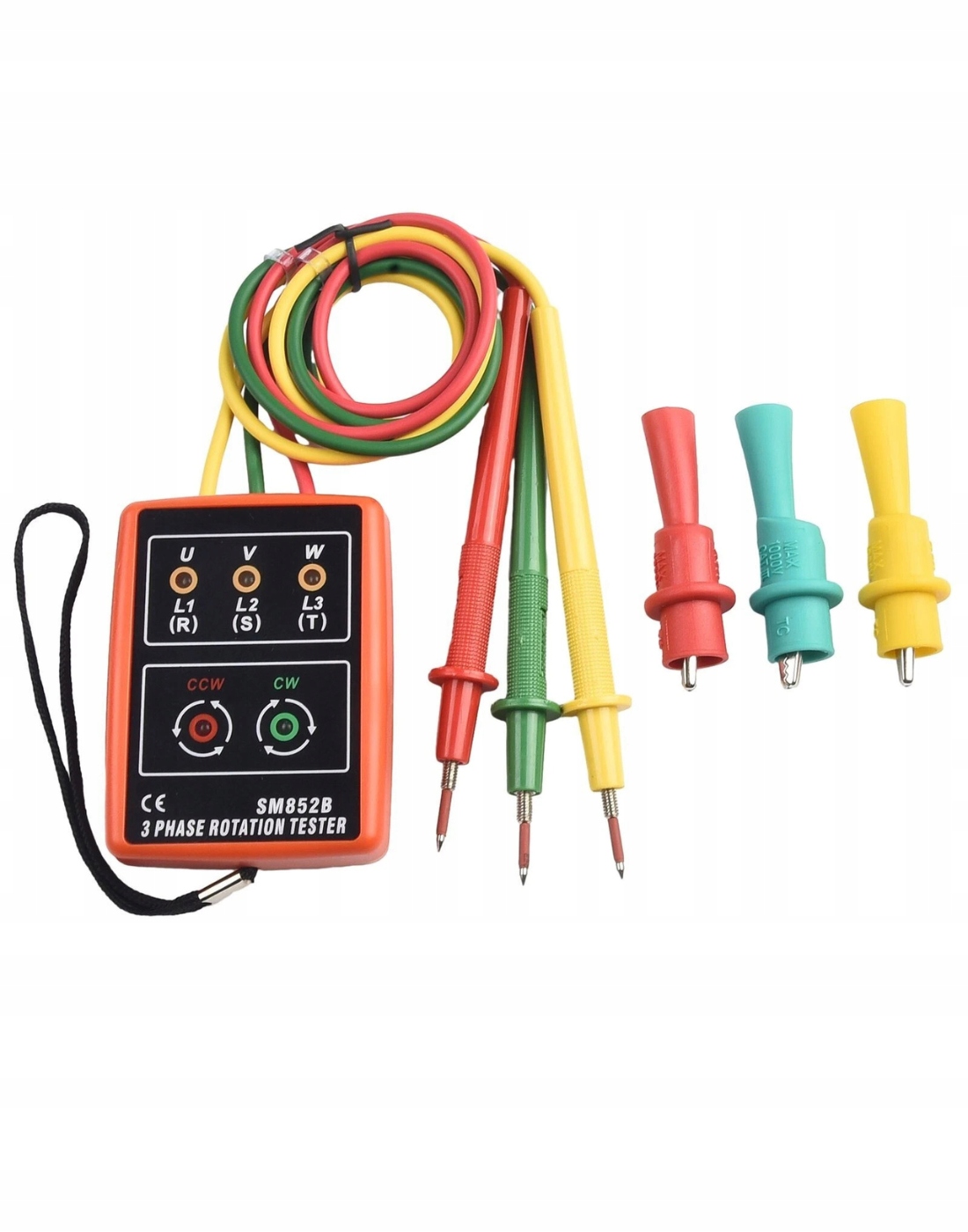

⚡ Szybka kontrola sieci trójfazowej
Tester RegMag SM852B pozwala sprawnie zweryfikować obecność napięcia na poszczególnych fazach oraz ustalić ich kolejność. Kompaktowa forma ułatwia pracę elektrykom i technikom serwisowym. Urządzenie zaprojektowano zgodnie z normą IEC-348 dotyczącą bezpieczeństwa elektronicznych urządzeń pomiarowych. Przed użyciem należy przeczytać instrukcję i zasady bezpieczeństwa.
🎛️ Dwie funkcje w jednym testerze
Urządzenie rozpoznaje prawidłową lub odwróconą kolejność faz, a trzy diody LED wskazują obecność napięcia. Może być używane podczas kontroli instalacji elektrycznych, serwisowania maszyn i montażu urządzeń trójfazowych.
🚨 Zakres pracy i sygnalizacja

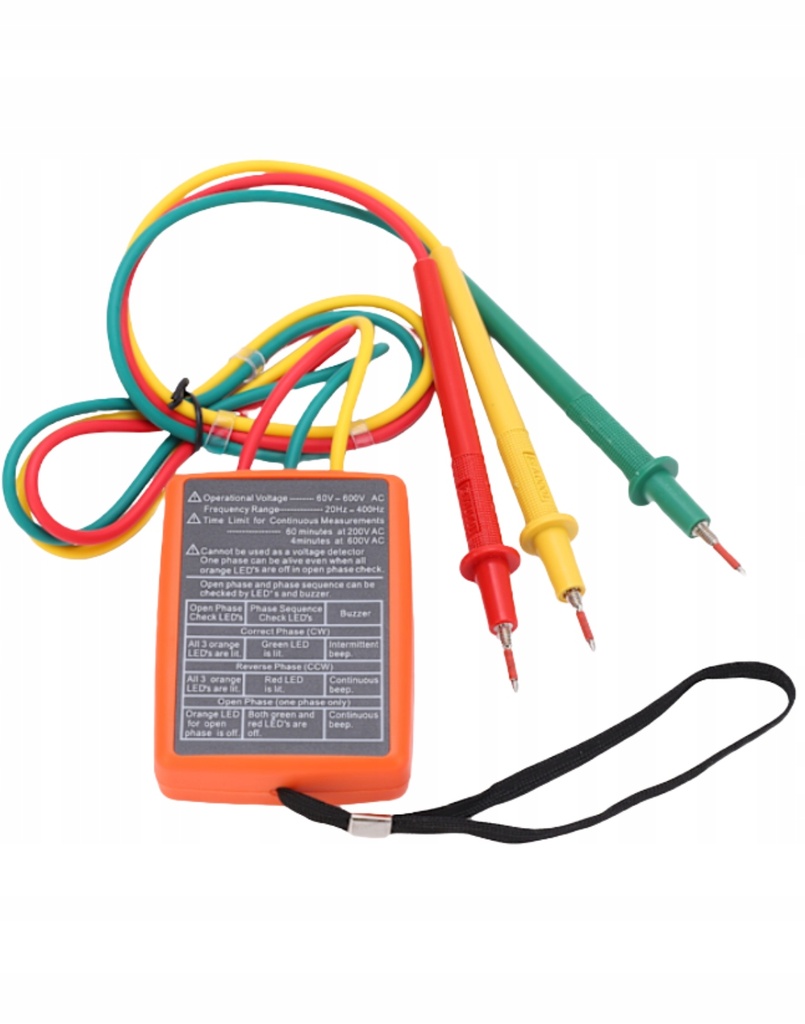

Zakres napięcia roboczego wynosi 60–600 V AC, a częstotliwości 20Hz–400Hz. Maksymalny czas pracy to 60 minut przy 200V AC oraz 4 minuty przy 600V AC. Wytrzymałość napięciowa wynosi 2000V/min, przy napięciu impulsowym 4000V.

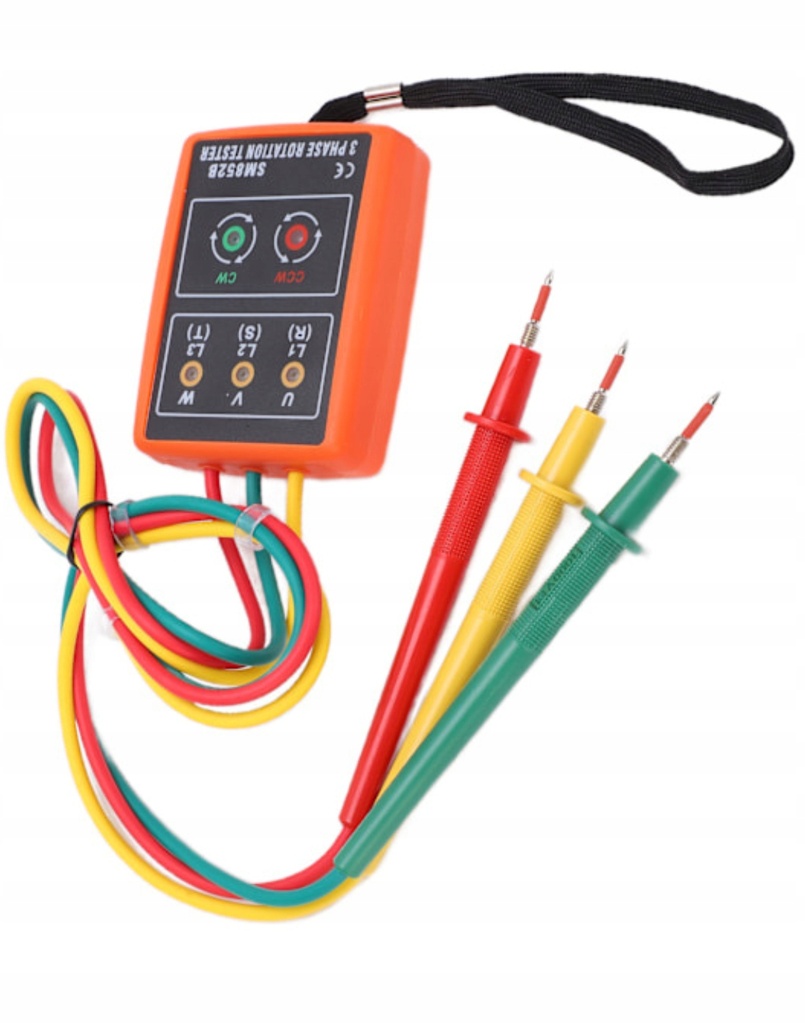

Trzy pomarańczowe diody wskazują napięcie faz, zielona sygnalizuje prawidłową kolejność, a czerwona — kolejność odwróconą. Wymiary testera to 80 × 60 × 25 mm.
📊 Czytelnie oznaczone elementy pomiarowe

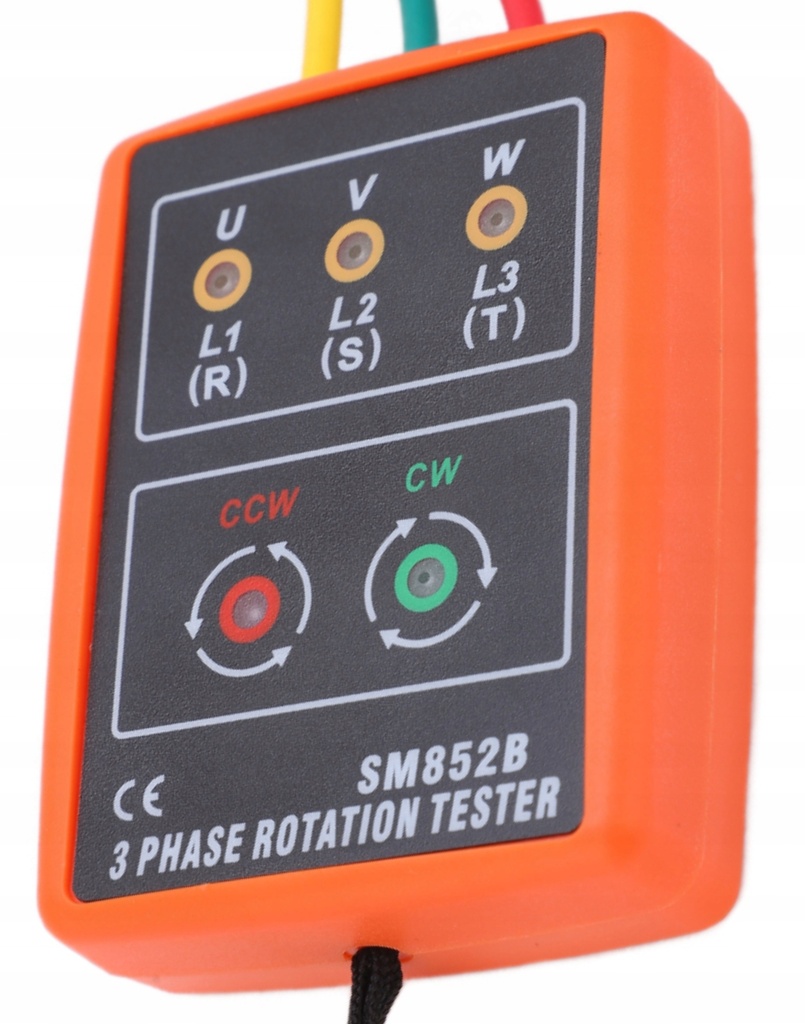

Diody fazowe informują o napięciu, natomiast osobny wskaźnik pokazuje kierunek kolejności faz. Kolory końcówek ułatwiają prawidłowe podłączenie: żółta odpowiada fazie U (L1, R), zielona fazie V (L2, S), a czerwona fazie W (L3, T).
🎒 Kompaktowa konstrukcja
Zaciski krokodylkowe umożliwiają stabilne połączenie z przewodami paneli sterowania. Przewody pomiarowe mają podwójną izolację, a pasek na nadgarstek pomaga zabezpieczyć tester przed przypadkowym upuszczeniem. Niewielka obudowa ułatwia użytkowanie w warsztacie i terenie.

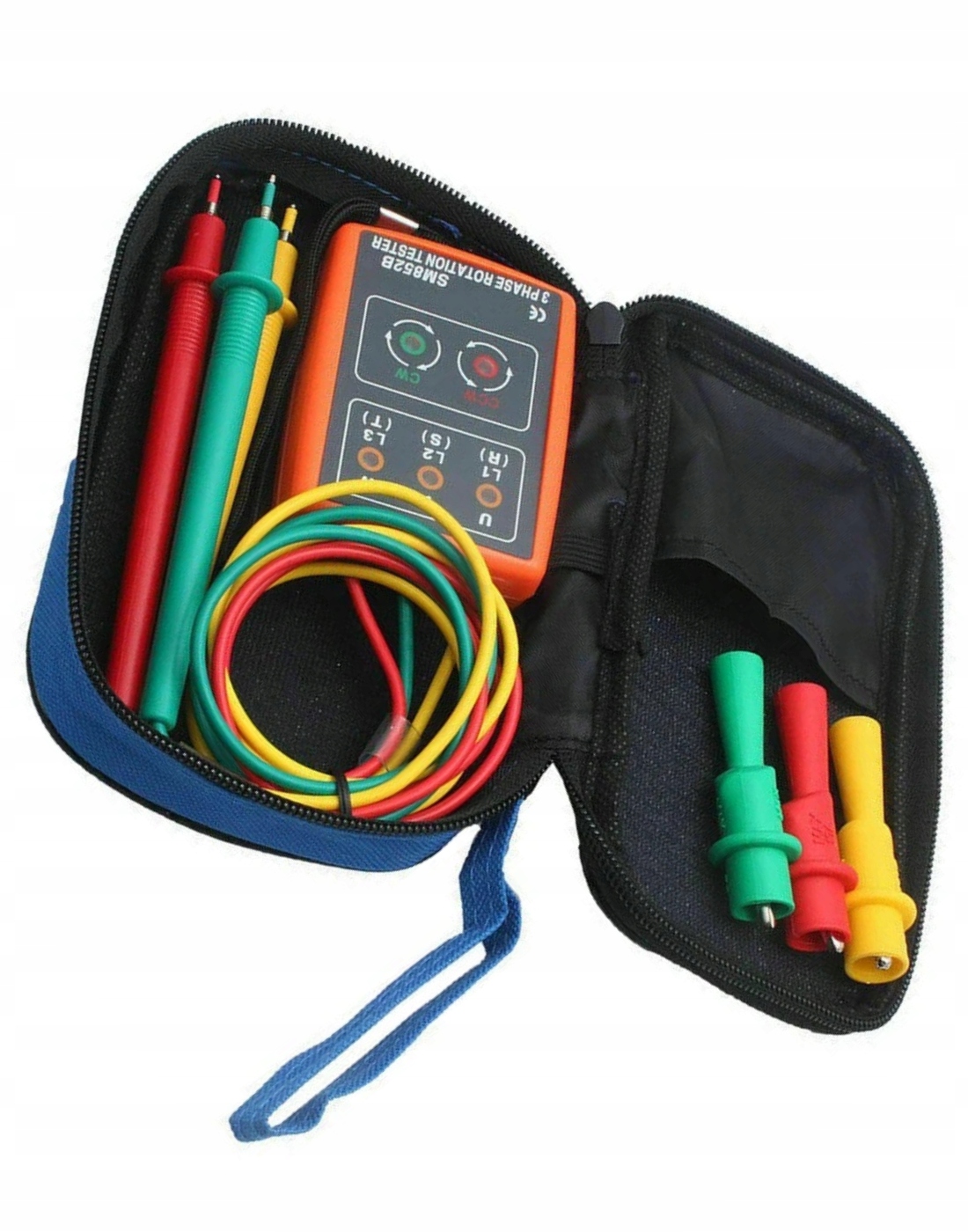

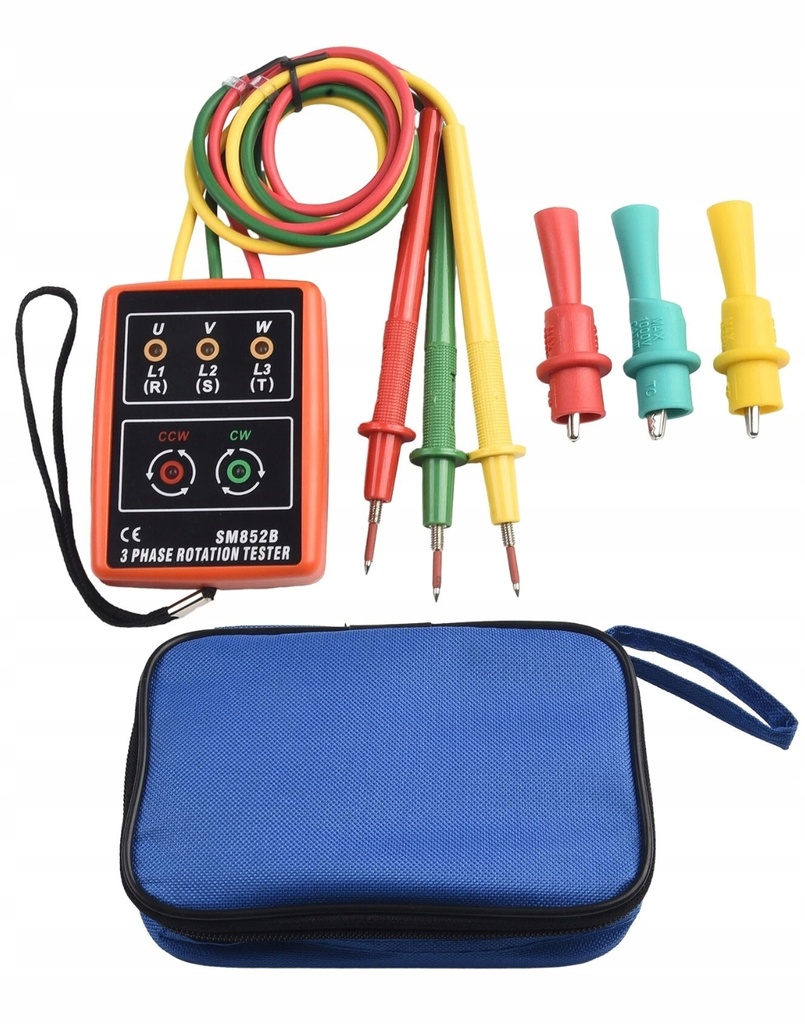

📦 Elementy zestawu
- ⚡ 1 tester kolejności faz,
- 📦 1 pokrowiec,
- ⚡ 3 podwójnie izolowane przewody pomiarowe: żółty, zielony i czerwony,
- ⚡ 3 zaciski krokodylkowe: żółty, zielony i czerwony.
🛡️ Bezpieczeństwo użytkowania
Przed każdym pomiarem należy sprawdzić, czy tester nie jest uszkodzony ani zgnieciony, oraz zapoznać się z instrukcją obsługi. Urządzenia nie wolno pozostawiać przez dłuższy czas w wilgotnych pomieszczeniach. Należy przechowywać je w suchym, chłodnym miejscu, w etui ochronnym.
Nie wolno otwierać obudowy testera ani dotykać metalowych części przewodów podczas pomiaru, ponieważ grozi to porażeniem prądem.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa mierników oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1.Nigdy nie otwieraj przyrządu podczas wykonywania pomiarów.
2. Jeżeli urządzenie wykazuje jeden z poniższych defektów lub czynników, nie należy podejmować prób dokonywania pomiarów, lecz oddać przyrząd do przeglądu lub naprawy:
A) Urządzenie jest uszkodzone mechanicznie lub w inny, widoczny sposób.
B) Przewody pomiarowe są uszkodzone.
C) Przyrząd nie wykonuje odpowiednich pomiarów.
D) Przyrząd był przechowywany przez długi czas w niewłaściwych warunkach.
E) Urządzenie było narażone na intensywne naprężenia lub uderzenia podczas transportu.
3. Sieć 3-fazowa posiada wysokie napięcie. Ze względu na zagrożenie niebezpiecznym porażeniem elektrycznym, należy zachować szczególną ostrożność podczas przyłączania przyrządu do sieci.
4. Nawet jeśli wszystkie diody LED wskazujące fazy nie świecą się, to jedna faza może być nadal pod napięciem. Należy zachować ostrożność, aby uniknąć ryzyka porażenia prądem.
5. Nigdy nie należy przekraczać napięcia roboczego z podanego zakresu 3-fazowego 60V – 600V AC.
6. Upewnij się, że nie przekraczasz limitu czasu ciągłej pracy określonego jako 60 minut przy napięciu 200V i 4 minut przy napięciu 600V! Wskazany maksymalny czas jest mierzony od momentu, gdy więcej niż 2 przewody pomiarowe urządzenia zostaną podłączone do przewodów zasilających.
7. Nie wystawiaj urządzenia na bezpośrednie działanie promieni słonecznych, ekstremalnych temperatur, wilgoci lub upadków.
8. Przyrząd musi być obsługiwany przez przeszkolony oraz wykwalifikowany personel zgodnie z informacjami zawartymi w niniejszej instrukcji. Producent ani sprzedawca nie ponoszą odpowiedzialności za szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem, błędami w obsłudze lub brakiem przestrzegania instrukcji i procedur bezpieczeństwa. Należy bezwzględnie przeczytać i zrozumieć zasady bezpieczeństwa zawarte w niniejszej instrukcji oraz przestrzegać ich przez cały okres używania przyrządu.
