Opis produktu
- 📶 Pasmo analogowe 0-200 KHz
- 📟 Próbkowanie w czasie rzeczywistym 1MSa/s
- 🎨 Kolorowy wyświetlacz 2,4 cala
- 📦 W zestawie sondy pomiarowe z krokodylkami

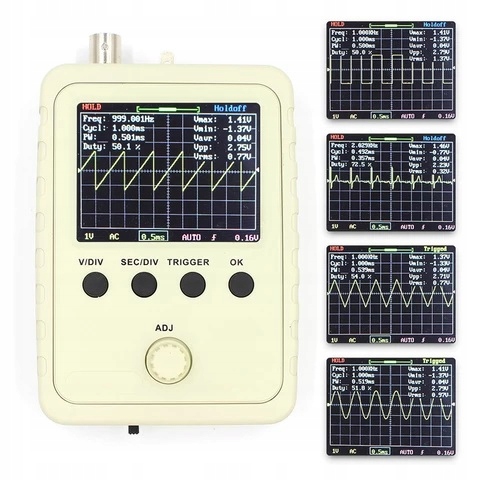

📈 Mini oscyloskop jednokanałowy Fnirsi DSO150 200 kHz
Kompaktowy oscyloskop DSO150 może służyć jako podstawowe narzędzie dla początkującego elektryka, wyposażenie warsztatu lub dodatkowy przyrząd pomiarowy. Jednokanałowa konstrukcja, niewielka obudowa oraz kolorowy wyświetlacz ułatwiają wykonywanie podstawowych obserwacji sygnału.
📋 Najważniejsze dane techniczne
Urządzenie oferuje maksymalną częstotliwość próbkowania w czasie rzeczywistym 1MSa/s oraz pasmo analogowe 0-200 KHz. Zakres czułości wynosi 5mV-20mV/działkę, a maksymalne napięcie wejściowe to 50Vpk przy sondzie 1X.
- ⚡ Impedancja wejściowa: 1 MΩ
- 📊 Długość rekordu: 1024 punktów = 1k
- 📊 Tryby sprzężenia: DC/AC/GND
- 📊 Zakres podstawy czasu: 500 s-10us/działkę
- 📊 Tryby wyzwalania: automatyczny, normalny i pojedynczy
- 📟 Pozycja wyzwalania: środek bufora

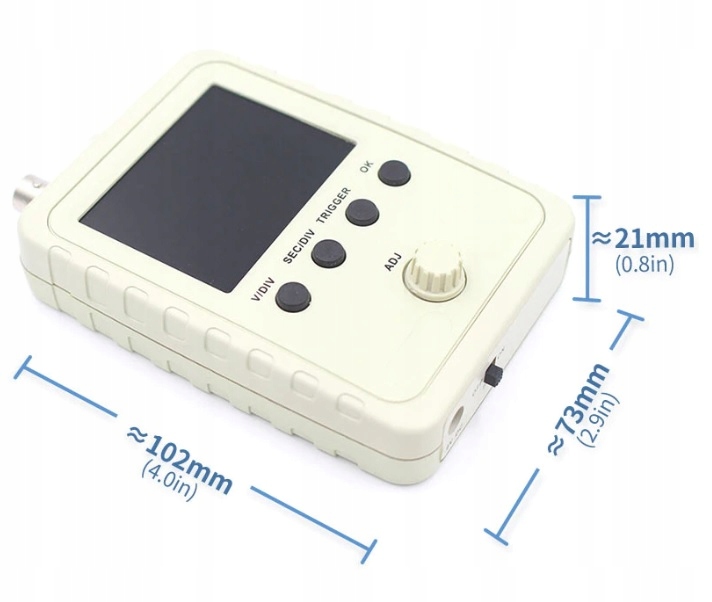

Oscyloskop jest zasilany napięciem DC 9 V (8-10 V) przez złącze DC-Jack. Pobór prądu wynosi ~ 120mA @ 9 V. Plastikowa obudowa ma wymiary 102 mm x 73 mm x 21 mm, a kolorowy wyświetlacz 2,4 cala.
📦 Elementy zestawu
Zestaw pozwala rozpocząć pomiary przy użyciu dołączonych akcesoriów. Obejmuje mini oscyloskop jednokanałowy DSO150 200kHz oraz sondy pomiarowe zakończone krokodylkami.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa oscyloskopu oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1. Podstawowe zasady użytkowania
Zasięg napięcia: Maksymalne napięcie wejściowe wynosi 50Vpk przy użyciu sondy 1X. Nigdy nie podłączaj oscyloskopu do źródeł o wyższym napięciu, aby uniknąć uszkodzenia urządzenia lub ryzyka porażenia elektrycznego.
Podłączenie do obwodu: Upewnij się, że podłączasz oscyloskop wyłącznie do obwodów o odpowiednim napięciu, zgodnym z jego specyfikacją. Oscyloskop nie jest przystosowany do pracy w obwodach wysokiego napięcia powyżej 50Vpk.
2. Zasady bezpieczeństwa przy pracy z urządzeniami elektrycznymi
Nie używaj oscyloskopu w wilgotnych warunkach: Urządzenie jest przeznaczone do pracy w suchych, dobrze wentylowanych miejscach. Praca w wilgotnym lub mokrym środowisku może prowadzić do zwarcia, uszkodzenia oscyloskopu, a także stanowić ryzyko porażenia prądem.
Sprawdź prawidłowe podłączenie sondy: Upewnij się, że sonda oscyloskopu jest prawidłowo podłączona do badanego obwodu. Niewłaściwe podłączenie może prowadzić do błędnych pomiarów lub uszkodzenia urządzenia.
3. Używanie trybów sprzężenia i wyzwalania
Tryby sprzężenia: Oscyloskop oferuje tryby DC, AC oraz GND. Używaj odpowiedniego trybu zależnie od charakterystyki badanego sygnału:
DC – do pomiaru sygnałów stałych.
AC – do pomiaru sygnałów zmiennych.
GND – do zerowania sygnału wejściowego w celu obserwacji.
Tryby wyzwalania: Oscyloskop posiada tryby wyzwalania: Auto, Normalne i Pojedyncze. Używaj trybu odpowiedniego do wymagań pomiaru:
Auto – automatyczne wyzwalanie, przydatne do pomiarów bez stałej synchronizacji.
Normalne – tryb dla stabilniejszych sygnałów, przy których pojawia się synchronizacja tylko wtedy, gdy sygnał przekroczy określony próg.
Pojedyncze – tryb do jednorazowego uchwycenia zdarzenia.
4. Bezpieczeństwo przy zasilaniu
Zasilanie urządzenia: Oscyloskop zasilany jest napięciem DC 9V. Używaj tylko odpowiedniego zasilacza (9V DC), aby uniknąć uszkodzenia urządzenia. Unikaj stosowania zasilaczy o napięciu wyższym niż 10V.
Zasilacz i kabel: Zawsze upewnij się, że zasilacz i kabel zasilający są w dobrym stanie technicznym, bez widocznych uszkodzeń. Uszkodzone przewody mogą stanowić ryzyko zwarcia lub porażenia.
5. Impedancja wejściowa i sonda
Impedancja wejściowa: Impedancja wejściowa oscyloskopu wynosi 1 M. Upewnij się, że obwód, do którego podłączasz oscyloskop, jest odpowiednio dostosowany do tej wartości impedancji.
Zastosowanie sondy 1X: Sonda 1X powinna być używana w sposób zgodny z zaleceniami producenta. Przekroczenie maksymalnego napięcia (50Vpk) może uszkodzić sonda i oscyloskop.
6. Obsługa urządzenia
Wyświetlacz: Oscyloskop posiada kolorowy wyświetlacz LCD o rozdzielczości 2,4 cala. Zawsze upewnij się, że wyświetlacz nie jest uszkodzony, aby mieć pewność, że wyniki pomiarów będą czytelne.
Obudowa: Urządzenie posiada plastikową obudowę, która zapewnia pewną ochronę przed uszkodzeniami mechanicznymi. Unikaj upuszczenia urządzenia na twarde powierzchnie, aby nie uszkodzić jego wewnętrznych komponentów.
7. Zalecenia dotyczące przechowywania
Przechowywanie w suchym miejscu: Przechowuj oscyloskop w suchym, czystym i dobrze wentylowanym miejscu. Unikaj przechowywania urządzenia w miejscach, gdzie może być narażone na wilgoć lub wysokie temperatury.
Ochrona przed kurzem: Utrzymuj oscyloskop w czystości, aby zapobiec osadzaniu się kurzu w otworach wentylacyjnych, co może wpłynąć na jego prawidłowe działanie.
8. Użytkowanie przez osoby nieprzeszkolone
Szkolenie: Chociaż DSO150 jest urządzeniem przeznaczonym do użytku przez początkujących, przed jego pierwszym użyciem zaleca się zapoznanie z instrukcją obsługi i podstawami pracy z oscyloskopem, aby zrozumieć zasady jego funkcjonowania i unikać błędów pomiarowych.
9. Uszkodzenia i naprawy
Nie otwieraj urządzenia: W przypadku uszkodzenia urządzenia, nie próbuj samodzielnie otwierać obudowy. W takim przypadku skontaktuj się z autoryzowanym serwisem, aby uniknąć dodatkowych uszkodzeń lub utraty gwarancji.
