Opis produktu
- 📟 Pomiar 0-100V DC i 0-10A DC
- ⚡ Zasilanie DC 4V - 30V
- 📊 Dokładność 1% i odświeżanie 500ms/1pomiar
- 🔧 Model UN159-10a do montażu panelowego
📊 Cyfrowy moduł woltomierza i amperomierza 100V 10A
Jeden moduł pozwala kontrolować napięcie i prąd stały w instalacji. Panelowy miernik 2w1, model UN159-10a, umożliwia pomiar napięcia do 100V oraz prądu do 10A.
📊 Jednoczesny pomiar dwóch wartości
Czytelne rozróżnienie wskazań ułatwia bieżącą kontrolę układu: pomiar prądu prezentowany jest w kolorze żółtym, a napięcia w kolorze czerwonym. Miernik wymaga zasilania napięciem stałym DC 4V - 30V.
🔧 Dokładne wskazania i prosty montaż
Moduł mierzy prąd w zakresie 0-10A DC oraz napięcie 0-100V DC. Dokładność wynosi 1%, a częstotliwość odświeżania 500ms/1pomiar. Urządzenie pracuje w temperaturze od -10 do 65 stopni Celsjusza.

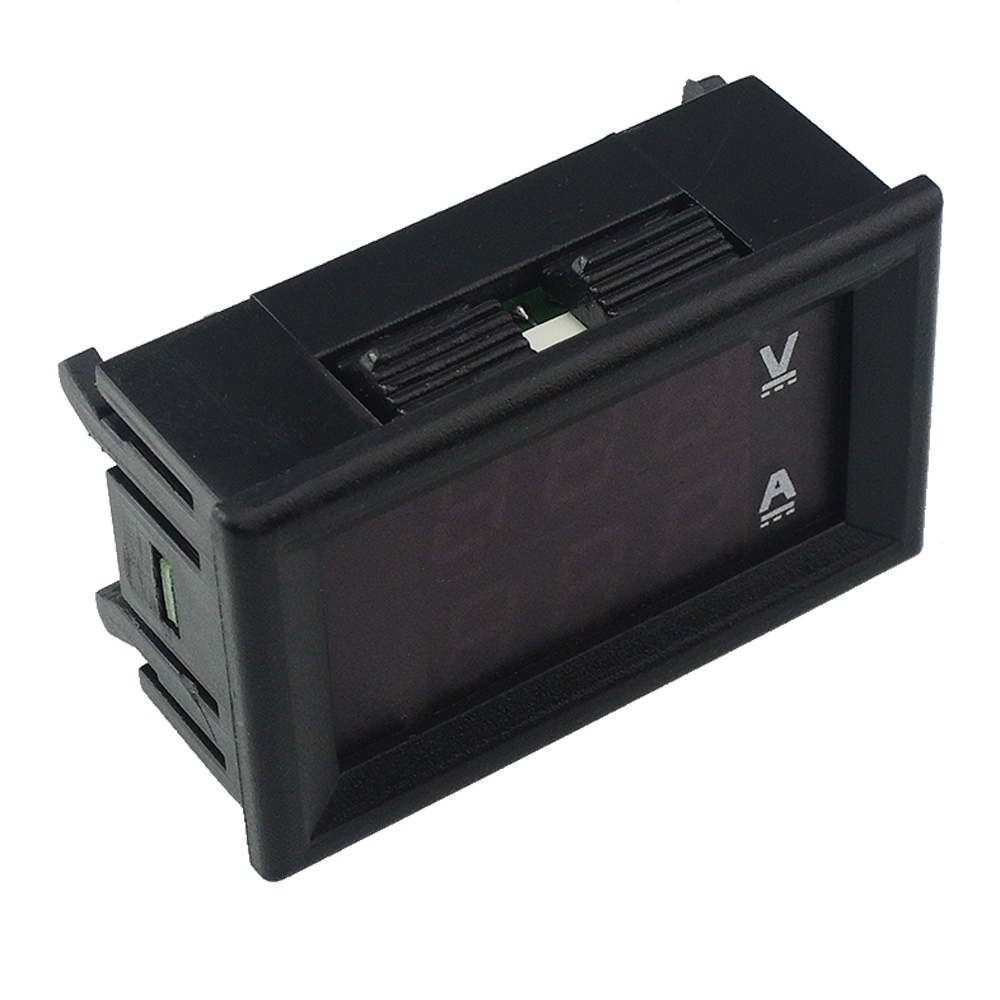

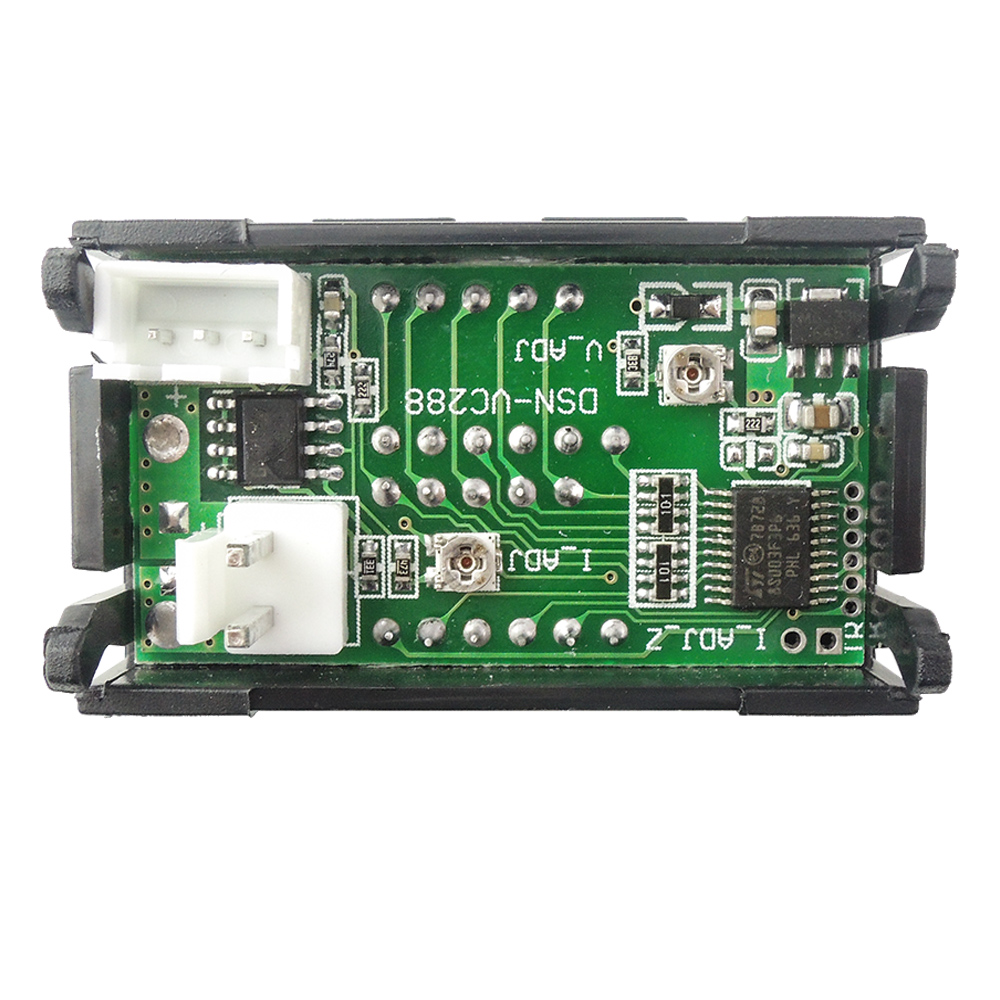

Wymiary miernika to 48 * 29 * 21mm (dł * szer * wys), natomiast wymagany otwór montażowy ma 45 * 26mm (dł * szer). Wbudowane potencjometry pozwalają regulować wskazania woltomierza i amperomierza.

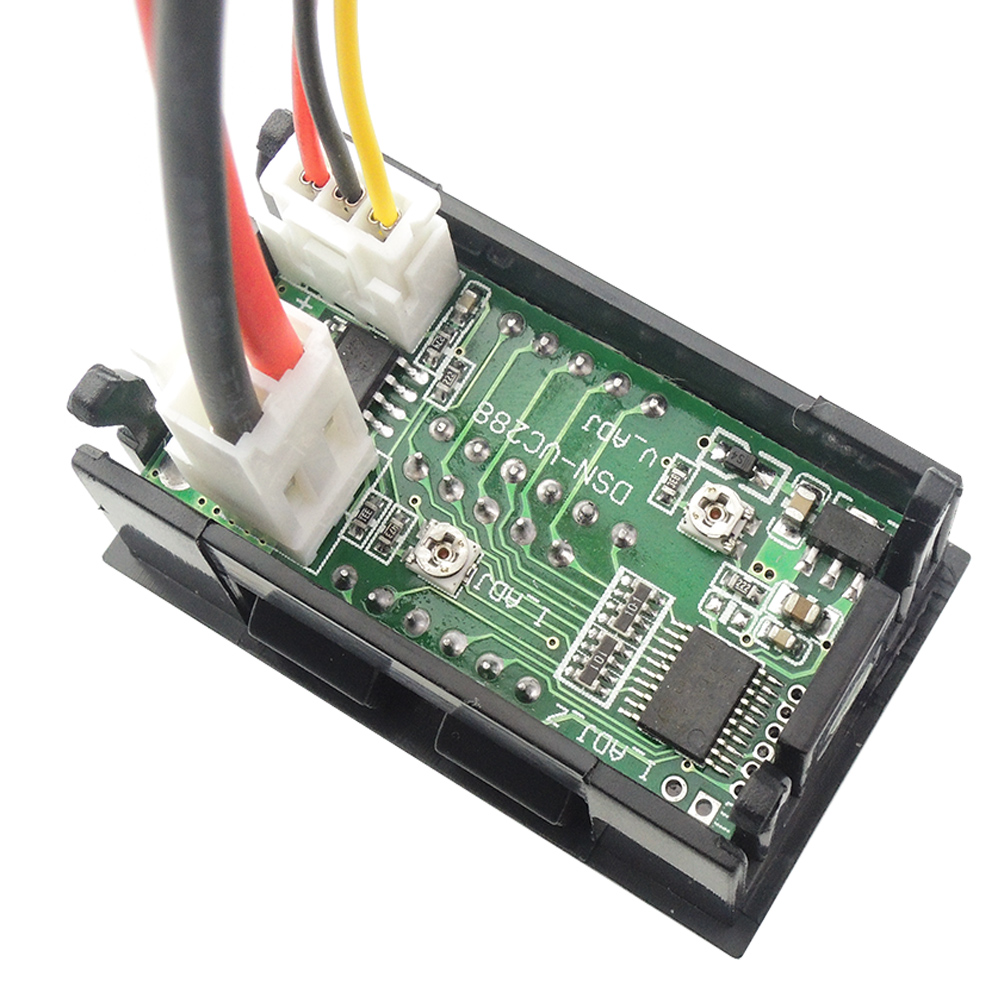

Opis przewodów: czerwony odpowiada za plus zasilania miernika, czarny za masę, żółty za pomiar prądu, drugi czarny za masę, a drugi czerwony za pomiar napięcia.
🔋 Dwa sposoby zasilania miernika
Zasilanie z obwodu odbiornika ogranicza potrzebę doprowadzania osobnego źródła do miernika i umożliwia pracę do 30V. Takie rozwiązanie upraszcza podłączenie.
Przy zastosowaniu drugiego źródła zasilania można mierzyć odbiornik w zakresie 0-100V. Sam miernik powinien być wtedy zasilany napięciem 4 - 30V.
🎯 Przykładowe zastosowania i zawartość zestawu
Moduł może służyć do pomiaru napięcia i prądu silników, grzałek, żarówek LED oraz podczas ładowania akumulatora.
W zestawie znajduje się miernik 2w1 100V 10A oraz 2 szt. przewodów ze złączką, które ułatwiają wykonanie podłączenia.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Lista ostrzeżeń dotyczących bezpieczeństwa woltomierzy oparta o wymagania Rozporządzenia (UE) 2023/988 w sprawie ogólnego bezpieczeństwa produktów (GPSR):
1.Nie przekraczać zakresu napięcia zasilania.
2.Moduł mierzy napięcie w zakresie 4V – 30V DC. Przekroczenie tego zakresu może doprowadzić do uszkodzenia miernika lub innych elementów układu.
3.Używaj modułu w suchych warunkach.
4.Nie dopuszczaj do kontaktu miernika z wodą ani nadmierną wilgocią. Moduł nie jest odporny na działanie wody i może ulec uszkodzeniu.
5.Upewnij się, że przewody są prawidłowo podłączone.
6.Czerwony przewód (plus) i czarny przewód (masa) muszą być podłączone do odpowiednich punktów w układzie, aby uniknąć zwarć lub uszkodzeń modułu.
7.Zachowaj ostrożność przy montażu.
8.Upewnij się, że otwór montażowy (45 * 26mm) jest odpowiednio przygotowany, aby uniknąć nadmiernego nacisku na wymiary modułu, co może prowadzić do jego uszkodzenia.
9.Nie wykonuj pomiarów w przypadku uszkodzenia urządzenia.
10.Jeśli moduł wykazuje jakiekolwiek uszkodzenia mechaniczne (pęknięcia, wgniecenia) lub awarię wyświetlacza, nie używaj go do pomiarów, aby uniknąć błędnych wyników lub ryzyka uszkodzenia układu.
11.Pamiętaj o izolacji przewodów.
12.Upewnij się, że przewody są odpowiednio zaizolowane, aby uniknąć zwarć i uszkodzenia urządzenia. Przewody muszą być w pełni sprawne, a złącza dobrze zabezpieczone.
13.Unikaj podłączania do urządzeń o napięciu wyższym niż 100V DC.
14.Pomiar napięcia powyżej 100V może spowodować przegrzanie lub uszkodzenie elementów miernika.
15.Kontroluj poprawność działania przed długoterminowym użytkowaniem.
16.Regularnie sprawdzaj dokładność pomiarów i stan techniczny modułu, zwłaszcza w przypadku jego intensywnego użytkowania. Potencjometry umożliwiają regulację wskazań, ale regularna kalibracja jest zalecana.
