Opis produktu
- 📟 Pomiar napięcia, prądu, mocy, energii i cosφ
- 📊 Maksymalny pomiar prądu 100A
- 🔌 Montaż na szynie DIN, rozmiar 3 modułów
- ⚡ Wbudowany przekładnik prądowy
📊 Cyfrowy miernik parametrów sieci D52-2047
Kontroluj najważniejsze parametry obwodu AC za pomocą jednego, czytelnego urządzenia. Model D52-2047 jest przeznaczony do montażu na szynie DIN i obsługuje pomiar prądu do 100A.
👍 Wygodna kontrola parametrów instalacji

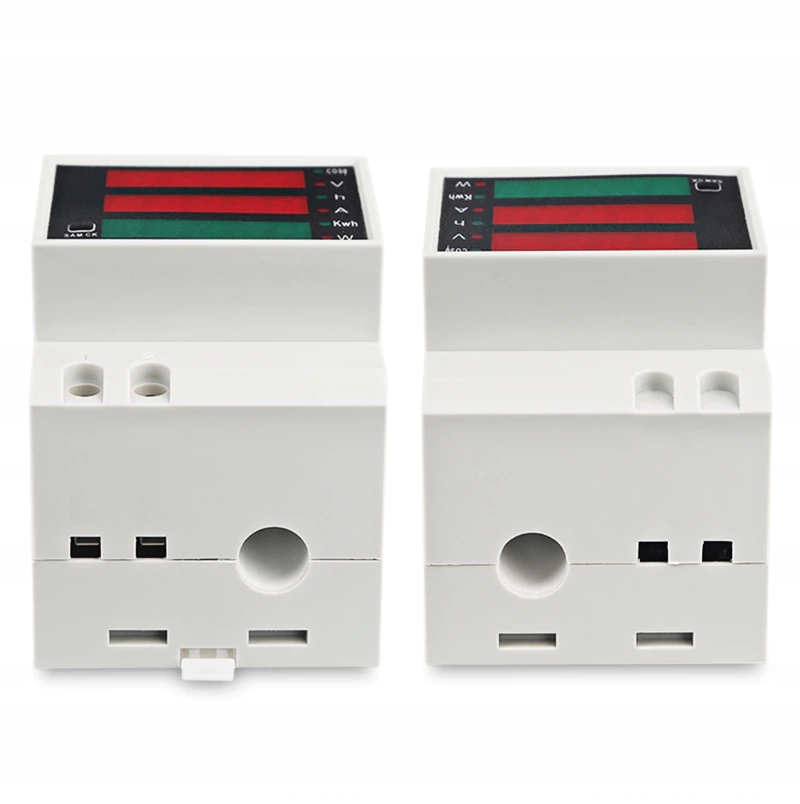

Miernik pozwala śledzić napięcie, prąd, moc, energię oraz cosφ. Wbudowany przekładnik prądowy upraszcza wykonanie pomiaru — wystarczy przeprowadzić przewód przez otwór znajdujący się w obudowie.
📊 Czytelne wskazania i łatwe podłączenie
Duże, czerwone znaki ułatwiają odczytywanie wyników. Urządzenie umożliwia kontrolę parametrów sieci, a jego konstrukcja pozwala na montaż na szynie DIN.

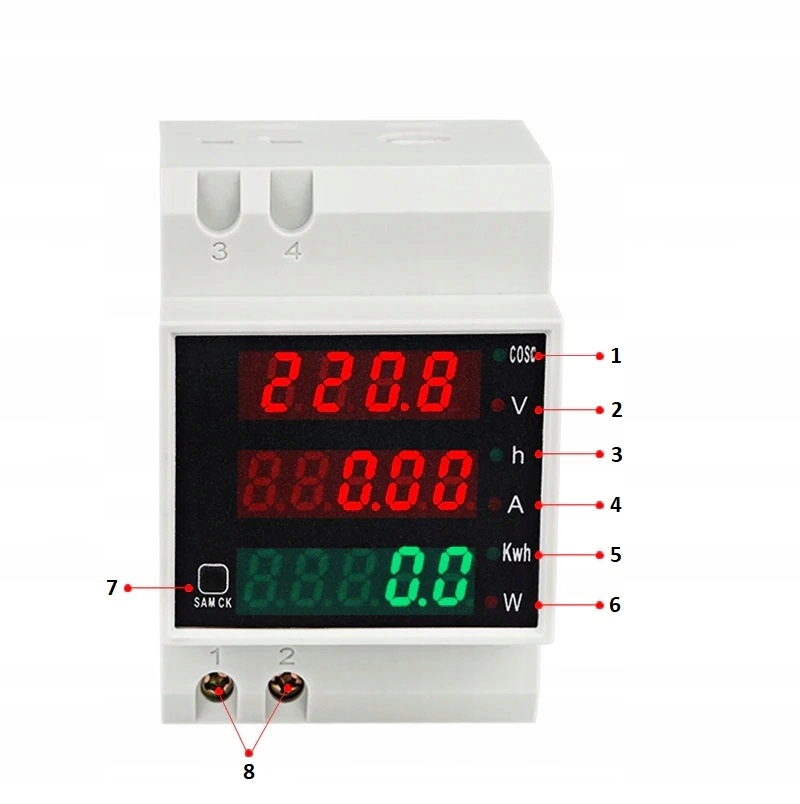

Panel prezentuje:
- ⚡ wartość cosφ,
- ⚡ napięcie,
- ⏱️ czas,
- ⚡ prąd,
- ⚡ energię [Kwh],
- ⚡ moc [W].
Na panelu znajdują się również przycisk Reset oraz oznaczenie zasilania.
📐 Zakresy pomiarowe
Urządzenie umożliwia kontrolę kilku parametrów obwodu w jednym miejscu. Napięcie zasilania wynosi 80-300 VAC, a zakres pomiaru napięcia to 200-250VAC. Miernik obsługuje pomiar prądu 0-100A, mocy 1-45000W(VA) oraz cosφ 0-1.000. Dokładność pomiaru wynosi 3%.
🔧 Kompaktowy montaż na szynie DIN
Miernik ma szerokość 54 mm, wysokość 64 mm i długość 80 mm. Zajmuje 3 moduły na szynie DIN, a jego waga wynosi około 190 g.
⚡ Do obwodów domowych i przemysłowych
Miernik może służyć do kontrolowania parametrów sieci urządzeń domowych oraz przemysłowych. Pozwala również sprawdzać zapotrzebowanie na energię poszczególnych obwodów.

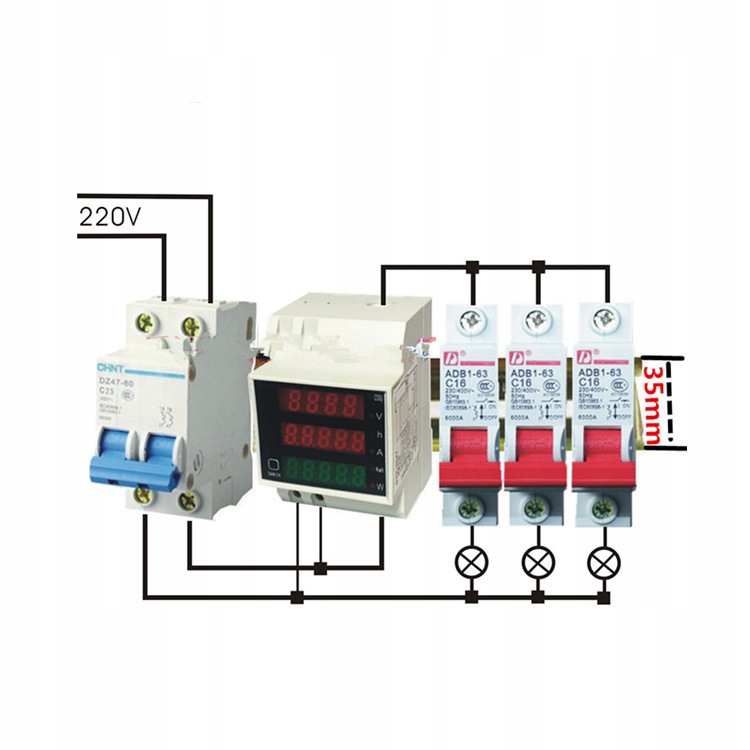

Przyłącza obejmują zasilanie 230VAC L, zasilanie 230VAC N oraz odbiorniki 230VAC.
📦 Zawartość zestawu
- ⚡ miernik D52-2047 80-300V 100A,
- 📖 instrukcja obsługi w języku polskim.
Bezpieczeństwo produktu (GPSR)
Producent: POL-KRUSZ, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Osoba odpowiedzialna: POL-KRUSZ Daniel Kruszyński, ul. Kasztanowa 6, 62-410 Zagórów, Polska, [email protected]
Uwagi bezpieczeństwa
1.Urządzenie działa w zakresie napięcia 80-300V AC. Należy upewnić się, że zasilanie jest prawidłowe i mieści się w tym zakresie, aby uniknąć uszkodzeń lub porażenia prądem.
2.Przed instalacją i konserwacją zawsze odłącz zasilanie urządzenia, aby uniknąć ryzyka porażenia.
3.Miernik obsługuje maksymalny prąd do 100A. Nie należy przekraczać tej wartości, aby uniknąć uszkodzenia urządzenia.
4.Miernik jest zasilany napięciem z sieci, dlatego zawsze należy przestrzegać zasad BHP i używać odpowiednich środków ochrony, takich jak rękawice izolacyjne, aby zminimalizować ryzyko porażenia.
5.Miernik jest przeznaczony do montażu na szynie DIN. Należy zadbać o stabilność urządzenia i odpowiednie zabezpieczenie przed ewentualnym zwarciem.
6.Urządzenie powinno być montowane w dobrze wentylowanych i suchych miejscach, wolnych od zanieczyszczeń i wilgoci, aby zapewnić prawidłową pracę i wydłużyć żywotność.
7.Podczas instalacji upewnij się, że wszystkie przewody są prawidłowo podłączone i nie występują zwarcia. Nieprawidłowe połączenia mogą prowadzić do uszkodzenia urządzenia, a także zwiększać ryzyko pożaru lub porażenia elektrycznego.
8.Regularnie sprawdzaj wyświetlane parametry, aby upewnić się, że pomiary są zgodne z rzeczywistością. Błędy w odczytach mogą być wynikiem nieprawidłowego podłączenia lub uszkodzenia czujników.
9.Przed wprowadzeniem zmian w ustawieniach urządzenia, takich jak regulacja mocy czy kalibracja, upewnij się, że rozumiesz konsekwencje tych zmian, aby uniknąć uszkodzeń.
10.Zainstaluj odpowiednie ochronniki przepięciowe w obwodach, w których używasz miernika, aby chronić urządzenie przed skutkami nagłych skoków napięcia.
11.Regularnie sprawdzaj stan urządzenia i jego połączeń. Czyszczenie należy przeprowadzać przy użyciu suchej, miękkiej ściereczki, unikając kontaktu z wodą i substancjami chemicznymi.
12.W przypadku uszkodzeń, takich jak przepalony wyświetlacz czy niestabilne wskazania, należy natychmiast odłączyć urządzenie od zasilania i skontaktować się z serwisem.
13.Używaj miernika tylko w zakresie jego specyfikacji technicznych (np. maksymalny prąd 100A, zakres napięcia 200-250V). Nieprzestrzeganie tych limitów może prowadzić do trwałego uszkodzenia urządzenia.
14.Podczas kalibracji i ustawiania parametrów, przestrzegaj zaleceń producenta, aby uniknąć błędów w pomiarach i ewentualnych uszkodzeń.
15.Po każdej zmianie ustawień urządzenia pamiętaj o ich zapisaniu w pamięci. W przypadku utraty zasilania lub resetu urządzenia, może ono powrócić do ustawień fabrycznych, co może wpłynąć na dokładność pomiarów.
